Leírás
4 l/h – 7,3 l/h, 8-20 bar, hibajel relével, analóg bemenettel, PVDF adagolófej, TFE/P tömítés, kerámia szelepgolyó, beépítő készlettel.

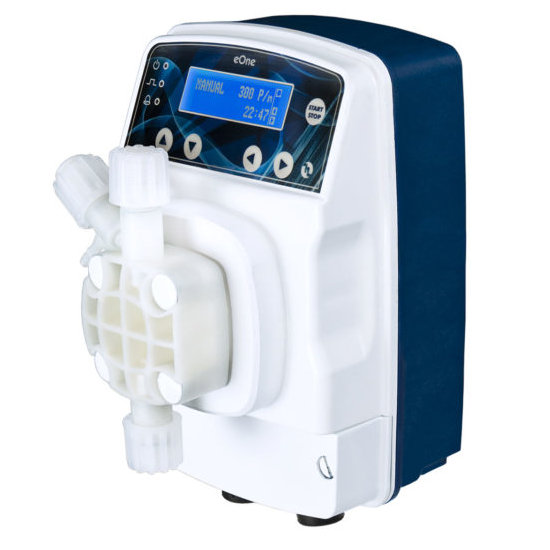

A EONE MF egy kompakt kivitelű, kedvező ár-érték arányú, megbízható, membrános adagolószivattyú változtatható térfogatáram vezérléssel.
Az EONE MF adagolószivattyú család Az Etatron DS adagolószivattyúk új sorozata, az eOne sorozat, fontos előrelépést jelent. Magas löket-sebességgel, alacsony energiafogyasztással, pontossággal, ismételhetőséggel és áramlási sebesség-változás-szabályozással a nyomásváltozásokhoz optimalizálva. A standard változatnak teljes egészében PVDF-ből készült szivattyúfeje van, amely nagyon ellenálló polimerrel, kerámia szeleppel és TFE/P tömítéssel kapható, amely sokféle folyadék szállítására alkalmas, akár savas, akár lúgos kémhatás esetén is. A téglatest alakú házat kis méret, és egyszerű kialakítása jellemzi. A vezérlőpanel digitális kijelzővel szerelt, melyben könnyedén hozzáférhetőek az egyes üzemmódik, illetve funkciók.
Felhasználási területek:
- Autómosó
- Kezeltvíz
- Vegszeradagolás
- Kazán tápvíz kezelés
- Ivóvíz
- Uszodavíz
- Vegyipar
- Öntözés
A szivattyúfej kialakítása:
- Hosszú élettartamú, univerzálisan vegyszerálló PTFE membrán.
- Kettős golyós visszacsapó szelepek a nagy adagolási pontosságért.
- Légtelenítő szelep a könnyű indításért.
Üzemmódok:
- Manuális adagolás 0-100%; 0-300 imp/min
- Impulzus vezérlés
- Analóg vezérlés 0/4-20 mA
További tulajdonságok:
- A meghatározott igénynek megfelelő tényleges impulzus-befecskendezési sebesség kalibrálási eljárás
- Manuális áramlásszabályzás 0-100%, 0-300 imp/min
- Arányos mód 1 x n (impulzusszorzó), a vízmérőtől kapott minden jelnél “n” befecskendezés történik, a befecskendezés alatti impulzusokat figyelmen kívül hagyja
- Arányos mód 1 x n(M) (impulzusszorzó memóriával), a vízmérőtől kapott minden jelnél “n” befecskendezés történik, a befecskendezés alatti impulzusokat memorizálja a szivattyú és a mérőtől kapott impulzusokkal arányosan módosítja az “n” befecskendezés mennyiségét.
- ml x I, a vízmérőtől kapott minden jelnél a szivattyú meghatározott mennyiséget fecskendez be az adagolni kívánt anyagból “ml”-ben (milliliter), amely megfelel a programozási szakaszban beállított mennyiségnek
- l x I, a vízmérőtől kapott minden jelnél a szivattyú meghatározott mennyiséget fecskendez be az adagolni kívánt anyagból “l”-ben (liter), amely megfelel a programozási szakaszban beállított mennyiségnek
- ml x m3, a vízmérőtől kapott minden jelnél, amely az 1 m3 mennyiséget jelzi a szivattyú meghatározott mennyiséget fecskendez be az adagolni kívánt anyagból “ml”-ben (milliliter), amely megfelel a programozási szakaszban beállított mennyiségnek
- “ppm” funkció esetén az adagolószivattyú elvégzi a szükséges számításokat és pontosan adagolja a programozási szakaszban beállított ppm (parts per million) mennyiséget
- Időzítő/programozó funkció
- “mA” funkció esetén a szivattyú az árammennyiségmérővel vagy más csatlakoztatott készülékkel kapott aktuális jellel (általában 4..20mA) arányosan adagol
- Alul adagolás- szívó riasztás: alacsony folyadék szint esetén, eltőmődött szívószelep vagy sérült szívóvezeték
- Túlterhelés – kisülési riasztás: túl nagy nyomás a szivattyúfejben, rendszerbe bekerülő akadályok vagy megnövekedett működési rendszer nyomás miatt, amelyek meghaladják a szivattyú specifikációját.
Jel be- és kimenetek:
- Impulzus bemenet
- Analóg 0/4-20mA bemenet
- Szintkapcsoló bemenet
- Áramlás érzékelő bemenet
- Relé kimenet
Műszaki adatok:
- Típus kódok: EONE MF 0420 100/250V CP-PVDF TFE/P
- Max. térfogatáram – nyomás: 7.3 l/h – 8 bar (injektálási mennyiség: 0.4 ccm)
- Névleges térfogatáram: 6 l/h – 12 bar (injektálási mennyiség: 0.33 ccm)
- Min. térfogatáram: 4 l/h – 20 bar (injektálási mennyiség: 0.22 ccm)
- Max. frekvencia: 300 imp/min
- Külső burkolat: megerősített PP és vegyszerálló (IP 65)
Anyagok:
- Adagolófej: PVDF
- Szelep golyó: Kerámia
- Tömítés: TFE/P
- Membrán: PVDF
Telepítés:
- Megengedett hőmérséklettartomány: 0 .. 45 °C
- Maximális üzemi nyomás: 20 bar
- Telepítő készlet: IGEN
- Telepítéstípus: Beépítési készlettel
- Szivattyú szívócsonk: 4×6 mm,
- Szivattyú nyomócsonk: 4×6 mm
Telepítési készlet tartalma:
- 2 méter polietilén cső (4×6 mm)
- 2 méter + 2 méter szívó- és légtelenítő PVC kristálycső
- PVDF-TFE / P lábszelep
- PVDF-TFE / P beinjektáló szelep
- Falra szerelhető konzol-lemez
- Csatlakozók és csavarok
Folyadék:
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³
Elektromos adatok:
- Maximális bemenőteljesítmény – P1: 32 W
- Hálózati frekvencia: 50-60 Hz
- Névleges feszültség: 1 x 100-240 V
- Védettségi osztály (IEC 34-5): IP65
- Kábelhossz: 1 m
- Kábel csatlakozódugó típusa: EU
Vezérlés:
- Szintszabályozás: IGEN
- Impulzusvezérlés: IGEN
- 4-20 mA bemenet: IGEN
- Relé kimenet: IGEN
Egyéb:
- Nettó tömeg: 2 kg
- Össztömeg: 3 kg
- Szín: fehér-kék
- Származási ország: IT
