Adagolószivattyú Etatron EONE MF 3005 100/250V CP-PVDF TFE/P

Leírás

30 l/h – 36,5 l/h, 0,5-5 bar, hibajel relével, analóg bemenettel, PVDF adagolófej, TFE/P tömítés, kerámia szelepgolyó, beépítő készlettel.

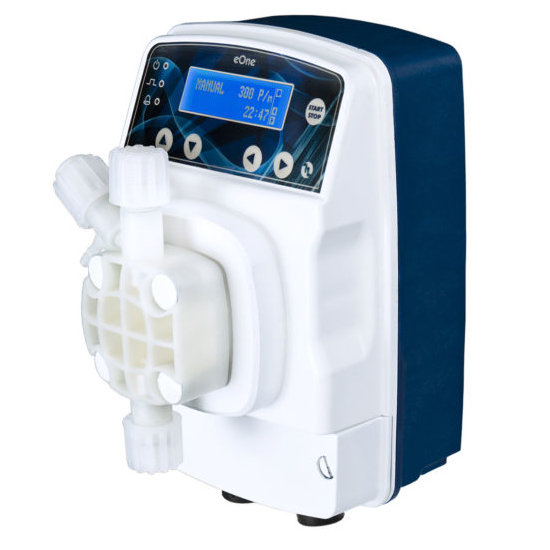

A EONE MF egy kompakt kivitelű, kedvező ár-érték arányú, megbízható, membrános adagolószivattyú változtatható térfogatáram vezérléssel.

Az EONE MF adagolószivattyú család Az Etatron DS adagolószivattyúk új sorozata, az eOne sorozat, fontos előrelépést jelent. Magas löket-sebességgel, alacsony energiafogyasztással, pontossággal, ismételhetőséggel és áramlási sebesség-változás-szabályozással a nyomásváltozásokhoz optimalizálva. A standard változatnak teljes egészében PVDF-ből készült szivattyúfeje van, amely nagyon ellenálló polimerrel, kerámia szeleppel és TFE/P tömítéssel kapható, amely sokféle folyadék szállítására alkalmas, akár savas, akár lúgos kémhatás esetén is. A téglatest alakú házat kis méret, és egyszerű kialakítása jellemzi. A vezérlőpanel digitális kijelzővel szerelt, melyben könnyedén hozzáférhetőek az egyes üzemmódik, illetve funkciók.

Felhasználási területek:

• Autómosó
• Kezeltvíz
• Vegszeradagolás
• Kazán tápvíz kezelés
• Ivóvíz
• Uszodavíz
• Vegyipar
• Öntözés

A szivattyúfej kialakítása:

• Hosszú élettartamú, univerzálisan vegyszerálló PTFE membrán.
• Kettős golyós visszacsapó szelepek a nagy adagolási pontosságért.
• Légtelenítő szelep a könnyű indításért.

Üzemmódok:

• Manuális adagolás 0-100%; 0-300 imp/min
• Impulzus vezérlés
• Analóg vezérlés 0/4-20 mA

További tulajdonságok:

• A meghatározott igénynek megfelelő tényleges impulzus-befecskendezési sebesség kalibrálási eljárás
• Manuális áramlásszabályzás 0-100%, 0-300 imp/min
• Arányos mód 1 x n (impulzusszorzó), a vízmérőtől kapott minden jelnél “n” befecskendezés történik, a befecskendezés alatti impulzusokat figyelmen kívül hagyja
• Arányos mód 1 x n(M) (impulzusszorzó memóriával), a vízmérőtől kapott minden jelnél “n” befecskendezés történik, a befecskendezés alatti impulzusokat memorizálja a szivattyú és a mérőtől kapott impulzusokkal arányosan módosítja az “n” befecskendezés mennyiségét.
• ml x I, a vízmérőtől kapott minden jelnél a szivattyú meghatározott mennyiséget fecskendez be az adagolni kívánt anyagból “ml”-ben (milliliter), amely megfelel a programozási szakaszban beállított mennyiségnek
• l x I, a vízmérőtől kapott minden jelnél a szivattyú meghatározott mennyiséget fecskendez be az adagolni kívánt anyagból “l”-ben (liter), amely megfelel a programozási szakaszban beállított mennyiségnek
• ml x m³, a vízmérőtől kapott minden jelnél, amely az 1 m³ mennyiséget jelzi a szivattyú meghatározott mennyiséget fecskendez be az adagolni kívánt anyagból “ml”-ben (milliliter), amely megfelel a programozási szakaszban beállított mennyiségnek
• “ppm” funkció esetén az adagolószivattyú elvégzi a szükséges számításokat és pontosan adagolja a programozási szakaszban beállított ppm (parts per million) mennyiséget
• Időzítő/programozó funkció
• “mA” funkció esetén a szivattyú az árammennyiségmérővel vagy más csatlakoztatott készülékkel kapott aktuális jellel (általában 4..20mA) arányosan adagol
• Alul adagolás- szívó riasztás: alacsony folyadék szint esetén, eltőmődött szívószelep vagy sérült szívóvezeték
• Túlterhelés – kisülési riasztás: túl nagy nyomás a szivattyúfejben, rendszerbe bekerülő akadályok vagy megnövekedett működési rendszer nyomás miatt, amelyek meghaladják a szivattyú specifikációját.

Jel be- és kimenetek:

• Impulzus bemenet
• Analóg 0/4-20mA bemenet
• Szintkapcsoló bemenet
• Áramlás érzékelő bemenet
• Relé kimenet

Műszaki adatok:

• Típus kódok: EONE MF 3005 100/250V CP-PVDF TFE/P
• Max. térfogatáram – nyomás: 36.5 l/h – 0.5 bar (injektálási mennyiség: 2.03 ccm)
• Névleges térfogatáram: 30.8 l/h – 2 bar (injektálási mennyiség: 1.71 ccm)
• Min. térfogatáram: 30 l/h – 5 bar (injektálási mennyiség: 1.66 ccm)
• Max. frekvencia: 300 imp/min
• Külső burkolat: megerősített PP és vegyszerálló (IP 65)

Anyagok:

• Adagolófej: PVDF
• Szelep golyó: Kerámia
• Tömítés: TFE/P
• Membrán: PVDF

Telepítés:

• Megengedett hőmérséklettartomány: 0 .. 45 °C
• Maximális üzemi nyomás: 5 bar
• Telepítő készlet: IGEN
• Telepítéstípus: Beépítési készlettel
• Szivattyú szívócsonk: 6×8 mm,
• Szivattyú nyomócsonk: 6×8 mm

Telepítési készlet tartalma:

• 2 méter polietilén cső (6×8 mm)
• 2 méter + 2 méter szívó- és légtelenítő PVC kristálycső
• PVDF-TFE / P lábszelep
• PVDF-TFE / P beinjektáló szelep
• Falra szerelhető konzol-lemez
• Csatlakozók és csavarok

Folyadék:

• Folyadék-hőmérséklet működés közben: 20 °C
• Sűrűség: 998.2 kg/m³

Elektromos adatok:

• Maximális bemenőteljesítmény – P1: 35 W
• Hálózati frekvencia: 50-60 Hz
• Névleges feszültség: 1 x 100-240 V
• Védettségi osztály (IEC 34-5): IP65
• Kábelhossz: 1 m
• Kábel csatlakozódugó típusa: EU

Vezérlés:

• Szintszabályozás: IGEN
• Impulzusvezérlés: IGEN
• 4-20 mA bemenet: IGEN
• Relé kimenet: IGEN

Egyéb:

• Nettó tömeg: 2 kg
• Össztömeg: 3 kg
• Szín: fehér-kék
• Származási ország: IT
