Leírás
30 ml/h – 30 l/h, 0-4 bar, hibajel relével, analóg bemenettel, PVC adagolófej, PTFE tömítés, kerámia szelepgolyó, beépítőkészlet nélkül.

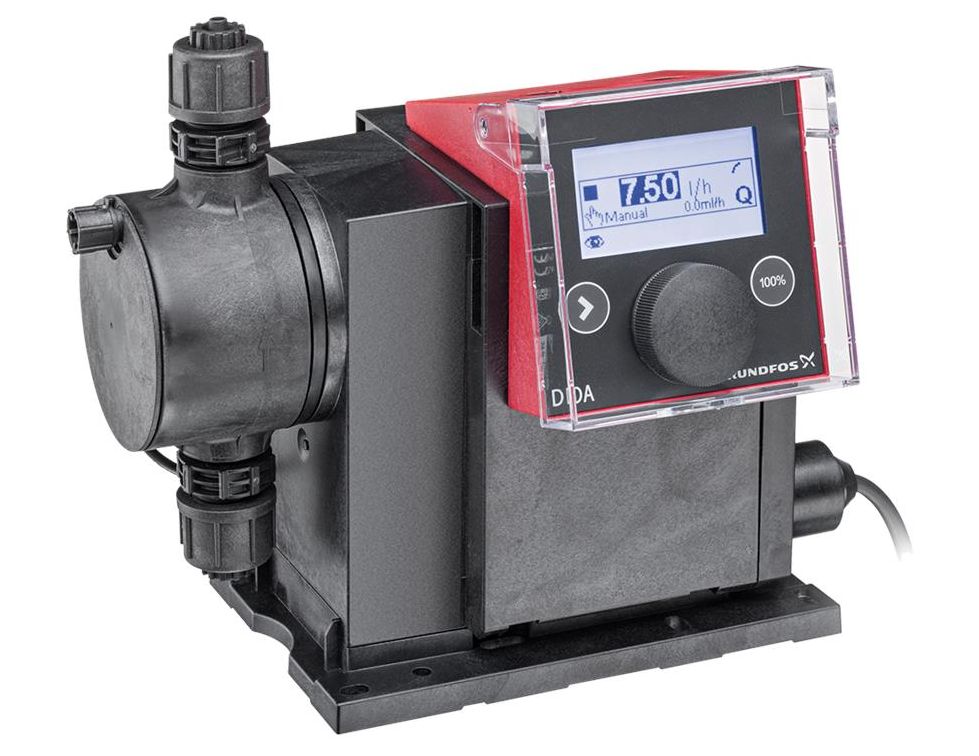

A SMART Digitális DDA egy kicsi, volumetrikus elven működő, membránnal ellátott adagolószivattyú, melyhez változtatható fordulatszámú hajtás (léptető motor) kapcsolódik, az intelligens vezérlőelektronikának köszönhetően pedig a fogyasztása is kedvező. A SMART Digitális Adagoló sorozat teljes lökethosszal működik annak érdekében, hogy megfelelő pontosságot, töltést és szívást biztosítson még akkor is, ha a szivattyúzott közeg nagy viszkozitású vagy a folyadékot gáztalanítani kell. Az egyes nyomóütemek ideje a beállított kapacitástól függően változik, hogy a szállítás egyenletes legyen. A felszerelésnél használt lemez segítségével (egyéb eszköz nélkül is) három különböző helyzetben lehet elhelyezni a szivattyút. A beállításhoz szükséges kocka könnyen szembe, balra vagy jobbra fordítható. A beüzemelést és a működést a navigációhoz használt, kattintást is érzékelő kerék és a háttérvilágítással rendelkező, színes LC kijelző teszi könnyűvé. A vezérlés részeit egy átlátszó fedél védi.
Felhasználási területek:
- Kezeltvíz
- Élelmiszeripar, italipar (söripar, üdítőital)
- Ultraszűrés és fordított ozmózis
- Vegyszeradagolás
- Kazán tápvíz kezelés
- Ivóvíz
- Uszodavíz
- Vegyipar
- CIP (Cleaning-In-Place)
A szivattyúfej kialakítása:
- Hosszú élettartamú, univerzálisan vegyszerálló PTFE membrán.
- Kettős golyós visszacsapó szelepek a bagy adagolási pontosságért.
- Légtelenítő szelep a könnyű indításért.
Üzemmódok:
- Manuális adagolás ml/h, l/h vagy gph.
- Impulzus vezérlés ml/impulzus (memória funkcióval).
- Analóg vezérlés 0/4-20 mA.
További tulajdonságok:
- Lassú mód 25%: – Két SlowMode funkció (anti-kavitáció), 50 % (max. szállítás 15 l/h) és 25 % (max. szállítás 7.5 l/h), pl. nagy viszkozitású vagy gázosodó folyadékokhoz.
- Szerviz információs kijelző mutatja, mikor van szükség szervizre, és melyik cikkszámú alkatrészre van szükség.
- Két lépcsős billentyűzár védi a szivattyút az illetéktelen hozzáféréstől.
- Kiegészítő képernyő funkció további információk, pl. a pillanatnyi mA bemeneti jel megjelenítésére.
- Számláló az összes adagolt mennyiség (nullázható), üzemórák és egyéb paraméterek megjelenítésére.
- Egyéni beállítások elmentése és betöltése, gyári beállítások visszaállítása.
Jel be- és kimenetek:
- Imulzus, analóg 0/4-20mA, külső stop bemenet.
- Tartály alacsony szint és üresjel bemenet.
- Két potenciálmentes kimeneti relé (konfigurálható, pl. hibajelzés, ütem jelzés, adagolás, stb. ) max. 30 V AC/DC terhelhetőséggel.
Műszaki:
- Típus kódok: DDA 30-4 AR-PVC/T/C-F-31U2U2FG

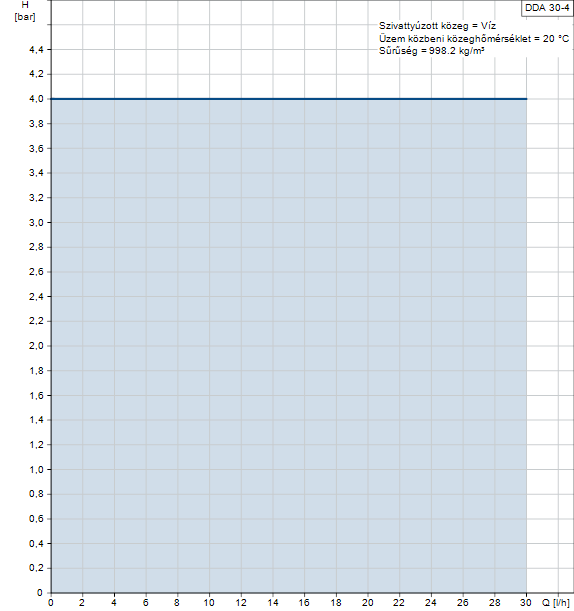

- Max. térfogatáram: 30 l/h
- Max. térfogatáram lassú módban 50%: 15 l/h
- Max. térfogatáram lassú módban 25%: 7.5 l/h
- Min. térfogatáram: 30.0 ml/h
- Elszállítási arány: 1:1000
- Jóváhagyások az adattáblán: CE,CSA-US,NSF61,EAC,RCM
- Szeleptípus: Szabvány
- Legnagyobb viszkozitás 100%-on: 150 mPas
- Maximális viszkozitás lassú módban 50%: 600 mPas
- Maximális viszkozitás, lassú mód 25%: 1500 mPas
- Ismételhetőségi pontosság: 1 %
Anyagok:
- Adagolófej: PVC (Polivinil-klorid)
- Szelep golyó: Kerámia
- Tömítés: PTFE
Telepítés:
- Megengedett hőmérséklettartomány: 0 .. 45 °C
- Maximális üzemi nyomás: 4 bar
- Telepítő készlet: NINCS
- Telepítéstípus: Nincs beépítési készlet
- Szivattyú szívócsonk: 4/6, 6/9, 6/12, 9/12 mm
- Szivattyú nyomócsonk: 4/6, 6/9, 6/12, 9/12 mm
- Max. Szívómagasság üzem közben: 6 m
- Max. Szívómagasság szivattyúzás alatt: 2 m
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -10 .. 45 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³
Elektromos adatok:
- Maximum teljesítmény – P1: 24 W
- Hálózati frekvencia: 50 / 60 Hz
- Névleges feszültség: 1 x 100-240 V
- Védettségi osztály (IEC 34-5): IP65 / NEMA 4X
- Kábelhossz: 1.5 m
- Kábel csatlakozódugó típusa: EU
- Bekapcsolási túláram: 25A, 230V-on 2ms-ig
Vezérlés:
- Szabályozás változat: AR
- Szintszabályozás: IGEN
- Analóg bemenet: 0/4-20 mA
- Impulzusvezérlés: IGEN
- Külső stop bemenet: IGEN
- Analóg kimenet: 0/4-20 mA
- Relékimenetek: 2
- Busz kommunikáció: IGEN
Egyéb:
- Nettó tömeg: 3 kg
- Össztömeg: 3 kg
- Szín: Piros
- Származási ország: FR
- Egyedi vámtarifaszám: 84135040
