Leírás
2,5 ml/h – 7,5 l/h, 0-16 bar, beépített átfolyásméréssel, PVDF adagolófej, PTFE tömítés, kerámia szelepgolyó, beépítő készlettel.

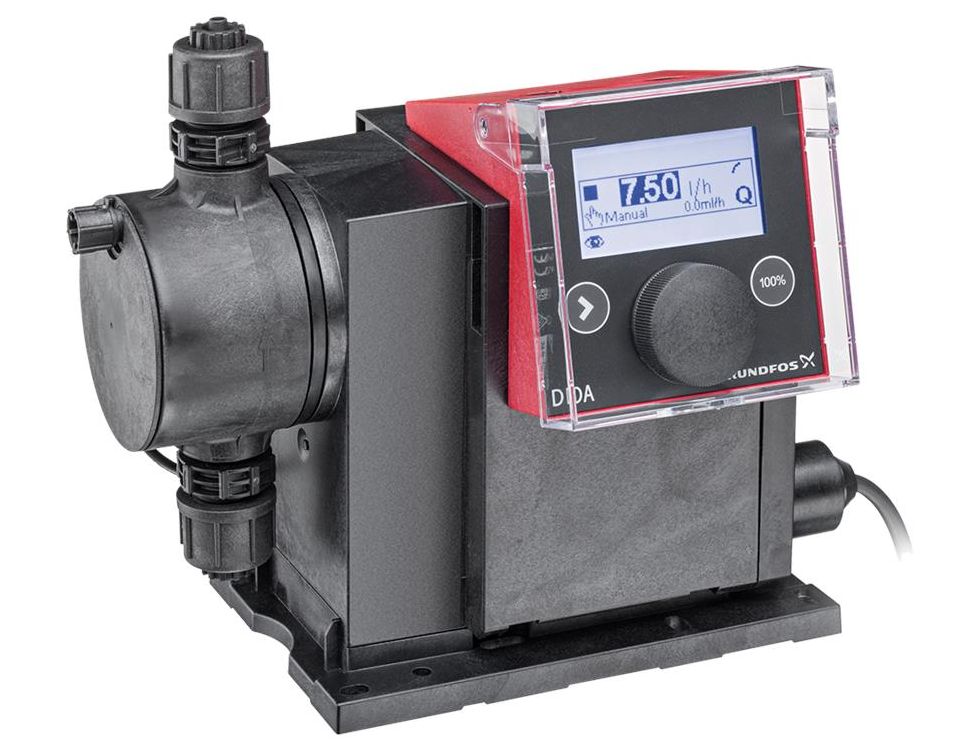

A SMART Digitális DDA egy kicsi, volumetrikus elven működő, membránnal ellátott adagolószivattyú, melyhez változtatható fordulatszámú hajtás (léptető motor) kapcsolódik, az intelligens vezérlőelektronikának köszönhetően pedig a fogyasztása is kedvező. A SMART Digitális Adagoló sorozat teljes lökethosszal működik annak érdekében, hogy megfelelő pontosságot, töltést és szívást biztosítson még akkor is, ha a szivattyúzott közeg nagy viszkozitású vagy a folyadékot gáztalanítani kell. Az egyes nyomóütemek ideje a beállított kapacitástól függően változik, hogy a szállítás egyenletes legyen. A felszerelésnél használt lemez segítségével (egyéb eszköz nélkül is) három különböző helyzetben lehet elhelyezni a szivattyút. A beállításhoz szükséges kocka könnyen szembe, balra vagy jobbra fordítható. A beüzemelést és a működést a navigációhoz használt, kattintást is érzékelő kerék és a háttérvilágítással rendelkező, színes LC kijelző teszi könnyűvé. A vezérlés részeit egy átlátszó fedél védi.
Az érzékelő alapú FlowControl (FC) rendszer az adagolófej hibás működését közvetlenül észleli és a riasztás menüben szöveges formában kijelzi (pl. levegő buborékok, vezetékszakadás vagy túlnyomás esetén). A beépített térfogatáram-mérő (csak FCM-nél) az éppen aktuális térfogatáramot méri és az egyéb mérő-, valamint vezérlőeszközök használatát feleslegessé teszi (normális üzem esetén ± 1,5 %-os pontossággal működik). A mért térfogatáramot a rendszer kijelzi és ezt a mennyiséget a folyamat irányítása során is figyelembe veszi (pl. SCADA). Az AutoFlowAdapt (csak FCM-nál) azt is lehetővé teszi, hogy a folyamat aktuális állapota szerint, a szivattyú fordulatszámát változtatva állandó értéken tartsa a térfogatáramot, még abban az esetben is, ha az ellennyomás változik, vagy levegő buborékok miatt habzás tapasztalható (gáztalanító hajtás).
Felhasználási területek:
- Kezeltvíz
- Élelmiszeripar, italipar (söripar, üdítőital)
- Ultraszűrés és fordított ozmózis
- Vegyszeradagolás
- Kazán tápvíz kezelés
- Ivóvíz
- Uszodavíz
- Vegyipar
- CIP (Cleaning-In-Place)
Az adagolófej az alábbi alkatrészekből épül fel:
- Hosszú élettartamú, univerzális, kémiailag ellenálló membrán (anyaga: PTFE).
- Dupla gömbcsap a lehető legnagyobb adagolási pontosság érdekében.
- Légtelenítő szelep a könnyű indításhoz.
- Nyomásérzékelő.
Üzemelési módok:
- Kézi adagolás [ml/h]-ban, [l/h]-ban vagy [g/h]-ban.
- Impulzusvezérlés [ml/impulzus]-ban (memória funkciót is tartalmaz).
- Analóg vezérlés 0/4-20 mA (skálázható).
- Impulzus alapú adagolófunkció [ml]-ben, [l]-ben vagy [gallon]-ban.
- Időalapú adagolófunkció (adagolás időzítő, ciklus vagy hét).
- Fieldbus vezérlés (Genibus a ProfibusDP E-doboz számára).
Egyéb funkciók:
- Amikor a szivattyú nem üzemel (készenlétben van) az automatikus légtelenítés megakadályozza a légzárványok okozta üzemzavarokat.
- Két SlowMode lépés (a kavitáció ellen), 50 % (max. szállítás: 3.75 l/h) és 25 % (max. szállítás: 1.875 l/h)
- A szervizinformációk arról tájékoztatnak, hogy mikor, milyen elkopott alkatrészek (rendelési számmal együtt) cseréje szükséges.
- Kétlépcsős, kulccsal védett rendszer akadályozza meg a jogtalan hozzáférést.
- Kijelző funkciók, melyek további információk (pl. a bemenő jel mA-ben) megjelenítését teszik lehetővé.
- A teljes szivattyúzott térfogatot (lenullázható), az üzemórákat stb. számláló funkció.
- Beállítások mentése és betöltése, a gyári beállítás visszaálítása.
Bemenetek/kimenetek:
- Impulzus, analóg 0/4-20 mA, külső stop bemenet.
- Bemenet az alacsony folyadékszint vagy az üres tank érzékeléséhez.
- Két potenciálmentes kimenettel rendelkező mágeskapcsoló max. 30 V AC/DC (konfigurálható, pl. riasztás, löketjel, adagolás, időzítő stb.)
- 0/4-20mA analóg kimenet.
- Fieldbus kommunikációs interfész (GeniBus, további Profibus DP E-doboz felszereléséhez).
A beépítési csomag az alábbiakat tartalmazza:
- Szivattyú nyomócsonk: – 2 szivattyúcsatlakozás (Hose 4/6 mm 3).
- Lábszelep (szintkapcsoló nélkül).
- Injektor egység.
- 6 m PE tömlő (nyomóoldalon).
- 2 m PVC tömlő (szívóoldalon).
- 2 m PVC légtelenítő tömlő (4/6 mm).
Műszaki:
- Típus kódok: DDA 7.5-16 FCM-PV/T/C-F-31I001
- Max. térfogatáram: 7.5 l/h
- Max. térfogatáram lassú módban 50%: 3.75 l/h
- Max. térfogatáram lassú módban 25%: 1.88 l/h
- Min. térfogatáram: 2.5 ml/h
- Elszállítási arány: 1:3000
- Jóváhagyások az adattáblán: CE,CSA-US,NSF61,EAC,RCM
- Szeleptípus: Szabvány
- Legnagyobb viszkozitás 100%-on: 50 mPas
- Maximális viszkozitás lassú módban 50%: 1800 mPas
- Maximális viszkozitás, lassú mód 25%: 2500 mPas
- Ismételhetőségi pontosság: 1 %
Anyagok:
- Adagolófej: PVDF (polivinilidén-fluorid)
- Szelep golyó: Kerámia
- Tömítés: PTFE
Telepítés:
- Megengedett hőmérséklettartomány: 0 .. 45 °C
- Maximális üzemi nyomás: 16 bar
- Telepítő készlet: IGEN
- Telepítéstípus: 4/6 mm, 7,5 l/h,16 bar-ig
- Szivattyú szívócsonk: Hose 4/6 mm 3
- Szivattyú nyomócsonk: Hose 4/6 mm 3
- Max. Szívómagasság üzem közben: 6 m
- Max. Szívómagasság szivattyúzás alatt: 2 m
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -10 .. 45 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³
Elektromos adatok:
- Maximum teljesítmény – P1: 24 W
- Hálózati frekvencia: 50 / 60 Hz
- Névleges feszültség: 1 x 100-240 V
- Védettségi osztály (IEC 34-5): IP65 / NEMA 4X
- Kábelhossz: 1.5 m
- Kábel csatlakozódugó típusa: EU
- Bekapcsolási túláram: 25A, 230V-on 2ms-ig
Vezérlés:
- Szabályozás változat: FCM
- Szintszabályozás: IGEN
- Analóg bemenet: 0/4-20 mA
- Impulzusvezérlés: IGEN
- Külső stop bemenet: IGEN
- Analóg kimenet: 0/4-20 mA
- Relékimenetek: 2
- Busz kommunikáció: IGEN
Egyéb:
- Nettó tömeg: 3 kg
- Össztömeg: 3 kg
- Szín: Piros
- Származási ország: FR
- Egyedi vámtarifaszám: 84135040
