Leírás
6 ml/h – 6 l/h, 0-10 bar, hibajel relével, analóg bemenettel, PP adagolófej, FKM tömítés, kerámia szelepgolyó, beépítő készlettel.

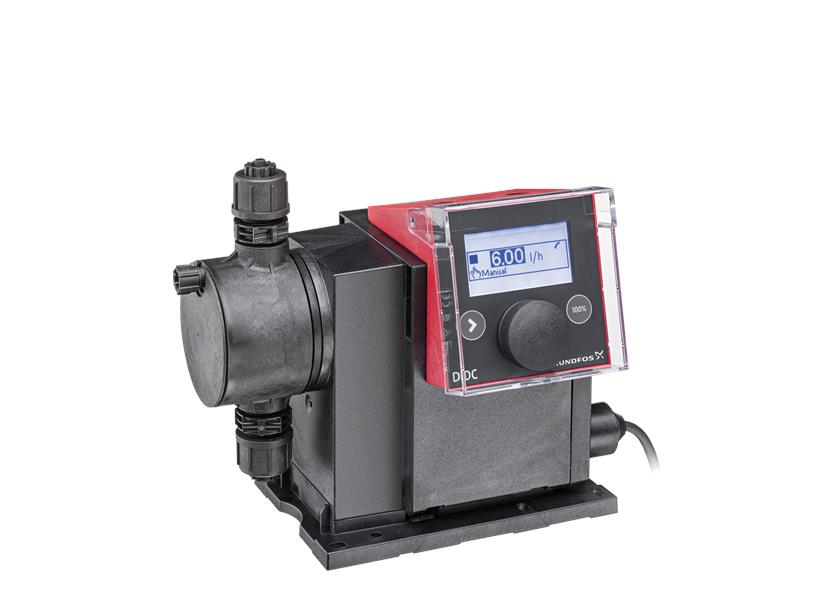

A SMART Digital DDC egy kompakt kivitelű membrános adagolószivattyú változtatható fordulatszámú hajtással (léptetőmotor) és intelligens vezérlő elektronikával, alacsony energiafogyasztással. A SMART Digital adagolószivattyú család mindig maximális lökethosszal üzemel az optimális pontosság és szívóképesség érdekében, még nagy viszkozitású és gázosodó folyadékok szállítása esetén is. A kinyomó ütem időtartama változik a beállított szállítókapacitás függvényében, így biztosít a szivattyú egyenletes és folyamatos folydékáramlást. A szerelőlap segítségével három különböző beépítési helyzet lehetséges további tartozékok használata nélkül. A kocka alakú vezérlőpanel helyzetét könnyen meg lehet változtatni előlapi, bal vagy jobb oldalra. A navigációs gomb és az üzemállapottól függően változó háttérvilágítású szöveges LC kijelző nagyon megkönnyíti az üzembe helyezést és az üzemeltetést. A vezérlőpanelt átlátszó, felhajtható előlap védi.
Felhasználási területek:
- Kezeltvíz
- Vegszeradagolás
- Ivóvíz
- Szennyvíz
- Uszodavíz
- Hűtőtorony
- Vegyipar
- Autómosó
- Öntözés
A szivattyúfej kialakítása:
- Hosszú élettartamú, univerzálisan vegyszerálló PTFE membrán.
- Kettős golyós visszacsapó szelepek a bagy adagolási pontosságért.
- Légtelenítő szelep a könnyű indításért.
Üzemmódok:
- Manuális adagolás ml/h, l/h vagy gph.
- Impulzus vezérlés ml/impulzus (memória funkcióval).
- Analóg vezérlés 0/4-20 mA.
További tulajdonságok:
- Két SlowMode funkció (anti-kavitáció), 50 % (max. szállítás 3 l/h) és 25 % (maximum szállítás: 1.5 l/h), pl. nagy viszkozitású vagy gázosodó folyadékokhoz.
- Szerviz információs kijelző mutatja, mikor van szükség szervizre, és melyik cikkszámú alkatrészre van szükség.
- Két lépcsős billentyűzár védi a szivattyút az illetéktelen hozzáféréstől.
- Kiegészítő képernyő funkció további információk, pl. a pillanatnyi mA bemeneti jel megjelenítésére.
- Számláló az összes adagolt mennyiség (nullázható), üzemórák és egyéb paraméterek megjelenítésére.
- Egyéni beállítások elmentése és betöltése, gyári beállítások visszaállítása.
Jel be- és kimenetek:
- Imulzus, analóg 0/4-20mA, külső stop bemenet.
- Tartály alacsony szint és üresjel bemenet.
- Két potenciálmentes kimeneti relé (konfigurálható, pl. hibajelzés, ütem jelzés, adagolás, stb. ) max. 30 V AC/DC terhelhetőséggel.
A beépítési készlet összeállítása:
- 2 csőcsatlakozó készetet (tömlős, 4/6 mm).
- lábszelep (szintkapcsoló nélkül).
- Injektorszelep.
- 6 m PE nyomótömlő.
- 2 m PVC szívótömlő.
- 2 m PVC légtelenítő tömlő (4/6 mm).
Műszaki:
- Típus kódok: DDC 6-10 AR-PP/V/C-F-31I001FG
- Max. térfogatáram: 6 l/h
- Max. térfogatáram lassú módban 50%: 3 l/h
- Max. térfogatáram lassú módban 25%: 1.5 l/h
- Min. térfogatáram: 6.0 ml/h
- Elszállítási arány: 1:1000
- Jóváhagyások az adattáblán: CE,CSA-US,EAC,RCM
- Szeleptípus: Szabvány
- Legnagyobb viszkozitás 100%-on: 50 mPas
- Maximális viszkozitás lassú módban 50%: 1800 mPas
- Maximális viszkozitás, lassú mód 25%: 2500 mPas
- Ismételhetőségi pontosság: 1 %
Anyagok:
- Adagolófej: PP (Polipropilén)
- Szelep golyó: Kerámia
- Tömítés: FKM
Telepítés:
- Megengedett hőmérséklettartomány: 0 .. 45 °C
- Maximális üzemi nyomás: 10 bar
- Telepítő készlet: IGEN
- Telepítéstípus: 4/6 mm, 7,5 l/h,16 bar-ig
- Szivattyú szívócsonk: Hose 4/6 mm 3
- Szivattyú nyomócsonk: Hose 4/6 mm 3
- Max. Szívómagasság üzem közben: 6 m
- Max. Szívómagasság szivattyúzás alatt: 2 m
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -10 .. 45 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³
Elektromos adatok:
- Maximum power input – P1: 22 W
- Hálózati frekvencia: 50 / 60 Hz
- Névleges feszültség: 1 x 100-240 V
- Védettségi osztály (IEC 34-5): IP65 / NEMA 4X
- Kábelhossz: 1.5 m
- Kábel csatlakozódugó típusa: EU
- Bekapcsolási túláram: 25A, 230V-on 2ms-ig
Vezérlés:
- Szabályozás változat: AR
- Szintszabályozás: YES
- Analóg bemenet: 0/4-20 mA
- Impulzusvezérlés: IGEN
- Külső stop bemenet: IGEN
- Relékimenetek: 2
Egyéb:
- Nettó tömeg: 2 kg
- Össztömeg: 3 kg
- Szín: Piros
- Származási ország: FR
- Egyedi vámtarifaszám: 84135040
