Leírás
6 ml/h – 6 l/h, 0-10 bar, impulzus vezérlés, PP adagolófej, FKM tömítés, kerámia szelepgolyó, beépítő készlettel.

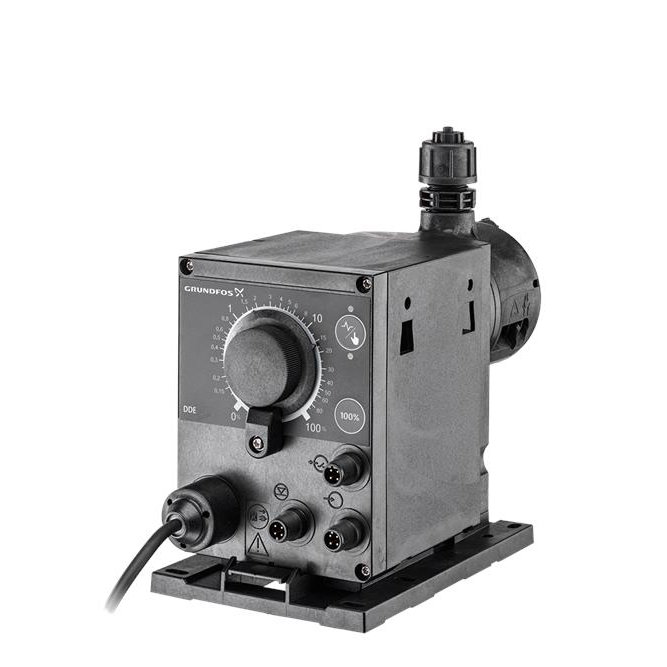

A SMART Digital DDE egy kompakt kivitelű membrános adagolószivattyú változtatható fordulatszámú hajtással (léptetőmotor) és intelligens vezérlő elektronikával, alacsony energiafogyasztással. A SMART Digital adagolószivattyú család mindig maximális lökethosszal üzemel az optimális pontosság és szívóképesség érdekében, még nagy viszkozitású és gázosodó folyadékok szállítása esetén is. A kinyomó ütem időtartama változik a beállított szállítókapacitás függvényében, így biztosít a szivattyú egyenletes és folyamatos folydékáramlást. A szerelőlap segítségével három különböző beépítési helyzet lehetséges további tartozékok használata nélkül. Az adagolt mennyiséget a szabályozó gomb elforgatásával lehet beállítani logaritmikus skálán, 0,1-100% között.
A DDE egy kedvezőbb árfekvésű szivattyú sorozat alapvető funkciókkal, amelynél a szállított mennyiség manuálisan, vagy külső jellel állítható.
Felhasználási területek:
- Autómosó
- Kezeltvíz
- Vegszeradagolás
- Kazán tápvíz kezelés
- Ivóvíz
- Uszodavíz
- Vegyipar
- Öntözés
A szivattyúfej kialakítása:
- Hosszú élettartamú, univerzálisan vegyszerálló PTFE membrán.
- Kettős golyós visszacsapó szelepek a bagy adagolási pontosságért.
- Légtelenítő szelep a könnyű indításért.
Üzemmódok:
- Manuális adagolás 0,1-100% között.
- Impulzus vezérlés (osztó funkcióval).
További jellemzők:
- 100 % gomb (max. szállítás), pl. légtelenítés céljkából.
- Üzemmód átváltó gomb kézi és impulzus vezérlés között.
- Üzemállípot jelző LED kézi és impulzus vezérlés között.
- Billentyűzár az illetéktelen hozzáférés kivédésére.
Jel be- és kimenetek:
- Impulzus és külső stop bemenet.
- Tartály üres jel bemenet.
A beépítési készlet összeállítása:
- 2 csőcsatlakozó készetet (tömlős, 4/6 mm).
- lábszelep (szintkapcsoló nélkül).
- Injektorszelep.
- 6 m PE nyomótömlő.
- 2 m PVC szívótömlő.
- 2 m PVC légtelenítő tömlő (4/6 mm).
Műszaki:
- Típus kódok: DDE 6-10 P-PP/V/C-X-31I001FG
- Max. térfogatáram: 6 l/h
- Min. térfogatáram: 6.0 ml/h
- Elszállítási arány: 1:1000
- Jóváhagyások az adattáblán: CE,CSA-US,EAC,RCM
- Szeleptípus: Szabvány
- Legnagyobb viszkozitás 100%-on: 50 mPas
- Maximális viszkozitás lassú módban 50%: N/A mPas
- Maximális viszkozitás, lassú mód 25%: N/A mPas
- Ismételhetőségi pontosság: 5 %
Anyagok:
- Adagolófej: PP (Polipropilén)
- Szelep golyó: Kerámia
- Tömítés: FKM
Telepítés:
- Megengedett hőmérséklettartomány: 0 .. 45 °C
- Maximális üzemi nyomás: 10 bar
- Telepítő készlet: IGEN
- Telepítéstípus: 4/6 mm, 7,5 l/h,16 bar-ig
- Szivattyú szívócsonk: Hose 4/6 mm 3
- Szivattyú nyomócsonk: Hose 4/6 mm 3
- Max. Szívómagasság üzem közben: 6 m
- Max. Szívómagasság szivattyúzás alatt: 2 m
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -10 .. 45 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³
Elektromos adatok:
- Maximum power input – P1: 19 W
- Hálózati frekvencia: 50 / 60 Hz
- Névleges feszültség: 1 x 100-240 V
- Védettségi osztály (IEC 34-5): IP65 / NEMA 4X
- Kábelhossz: 1.5 m
- Kábel csatlakozódugó típusa: EU
- Bekapcsolási túláram: 25A, 230V-on 2ms-ig
Vezérlés:
- Szabályozás változat: P
- Szintszabályozás: YES
- Impulzusvezérlés: IGEN
- Külső stop bemenet: IGEN
- Relékimenetek: NO
Egyéb:
- Nettó tömeg: 2 kg
- Össztömeg: 3 kg
- Származási ország: FR
- Egyedi vámtarifaszám: 84135040
