Leírás
75 ml/h – 60 l/h, 0-10 bar, hibajel relével, analóg bemenettel, impulzus vezérlés, PVC adagolófej, FKM tömítés, kerámia szelepgolyó.

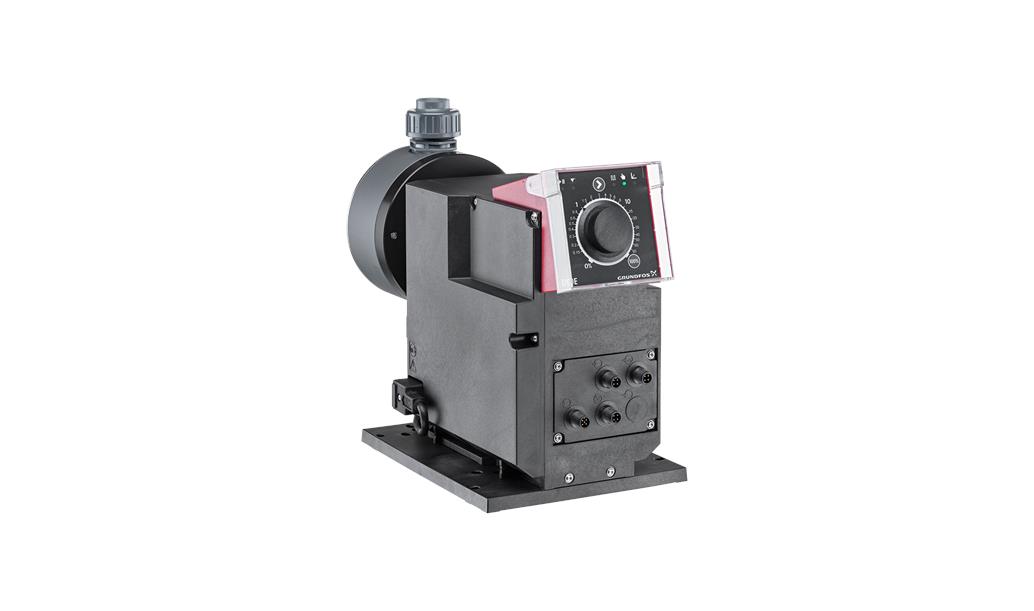

A SMART Digital DDE egy kompakt, térfogat-kiszorításos, membrán adagolószivattyú változó sebességű meghajtóval (PMS motor) és intelligens vezérlőelektronika minimális energiafogyasztással. A SMART digitális adagoló sorozat teljes lökethosszon üzemel, hogy biztosítsa az optimális pontosságot, az önfelszívást és szívást, még akár a folyadékok gáztalanításához is. Az egyes nyomólöketek időtartama a térfogat-beállítás szerint változik, és ez eredményezi az optimálisan egyenletes és folyamatos nyomó térfogatáramot. A szerelőlap gyors telepítést és javítást tesz lehetővé. A vezérlő kocka könnyen fordítható elülső, bal vagy jobb oldali helyzetbe. Az adagoló térfogatáram a logaritmus skálán található szabályozógombbal állítható 0,1 és 100% között. A vezérlőelemeket átlátszó borítás védi.
A DDE egy kedvezőbb árfekvésű szivattyú sorozat alapvető funkciókkal, amelynél a szállított mennyiség manuálisan, vagy külső jellel állítható.
Felhasználási területek:
- Autómosó
- Kezeltvíz
- Vegszeradagolás
- Kazán tápvíz kezelés
- Ivóvíz
- Uszodavíz
- Vegyipar
- Öntözés
Az adagolófej részei:
- Hosszú élettartamú és univerzális vegyszereknek ellenálló teljes kettős PTFE membrán.
- Golyós szelepek a legnagyobb adagolási pontosságért.
- Légtelenítő szelep a könnyű indítás érdekében.
Üzemmódok:
- Kézi adagolás 0,1 és 100% között.
- Impulzusvezérlő (osztófunkcióval)
- 4-20 mA analóg vezérlő (skálázható legnagyobb térfogatáram)
Egyéb jellemzők:
- 100% gomb (maximális kapacitás), pl. a gáztalanításhoz.
- Üzemmód választó gomb a kézi, az impulzus és az analóg között.
- Állapotjelző LED az impulzus, az analóg és a kézi üzemmódhoz.
Jelbemenetek/jelkimenetek:
- 4-20 mA analóg bemenet az impulzus és a külső leállás számára.
- Bemenet az üres tartály jel számára.
- Két feszültségmentes kimeneti relé legfeljebb 30 V AC/DC áramhoz (konfigurálható, pl. riasztás, alacsony szint, teljes löket jel és impulzus)
Vezérlés:
- Szabályozás változat: AR
- Szintszabályozás: YES
- Analóg bemenet: 0/4-20 mA
- Impulzusvezérlés: IGEN
- Külső stop bemenet: IGEN
- Relékimenetek: YES
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: 0 .. 40 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³
Műszaki:
- Típus kódok: DDE 60-10 AR-PVC/V/C-F-31U3U3F

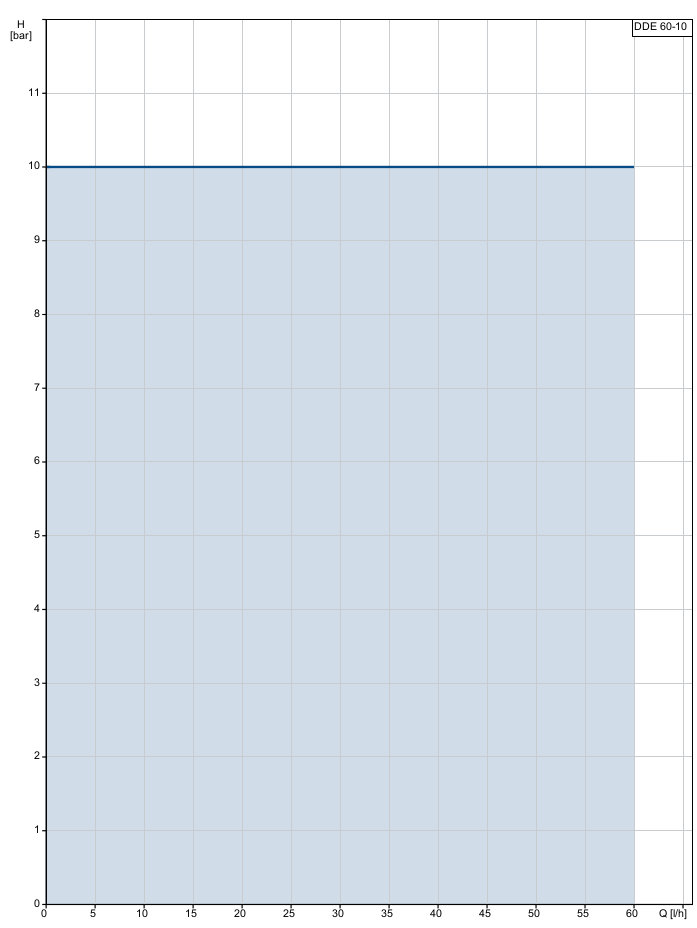

- Max. térfogatáram: 60 l/h
- Min. térfogatáram: 75 ml/h
- Elszállítási arány: 1:800
- Jóváhagyások az adattáblán: CE,CSA-US,NSF61,EAC,RCM
- Szeleptípus: Szabvány
- Legnagyobb viszkozitás 100%-on: 100 mPas
- Maximális viszkozitás lassú módban 50%: N/A mPas
- Maximális viszkozitás, lassú mód 25%: N/A mPas
- Ismételhetőségi pontosság: 5 %
Anyagok:
- Adagolófej: PVC (Polivinil-klorid)
- Szelep golyó: Kerámia
- Tömítés: FKM
Telepítés:
- Megengedett hőmérséklettartomány: 0 .. 45 °C
- Maximális üzemi nyomás: 10 bar
- Telepítő készlet: NEM
- Telepítéstípus: Nincs beépítési készlet
- Szivattyú szívócsonk: Conn.pack U3 (hose ID.19mm &..
- Szivattyú nyomócsonk: Conn.pack U3 (hose ID.19mm &..
- Max. Szívómagasság üzem közben: 3 m
- Max. Szívómagasság szivattyúzás alatt: 1.5 m
Elektromos adatok:
- Maximum power input – P1: 62 W
- Hálózati frekvencia: 50 / 60 Hz
- Névleges feszültség: 1 x 100-240 V
- Védettségi osztály (IEC 34-5): IP65 / NEMA 4X
- Kábelhossz: 1.5 m
- Kábel csatlakozódugó típusa: EU
- Bekapcsolási túláram: 70A at 240V (35A/100V) for 2ms
Egyéb:
- Nettó tömeg: 6 kg
- Össztömeg: 7 kg
- Szín: Piros
- Származási ország: FR
- Egyedi vámtarifaszám: 84135040
