Leírás

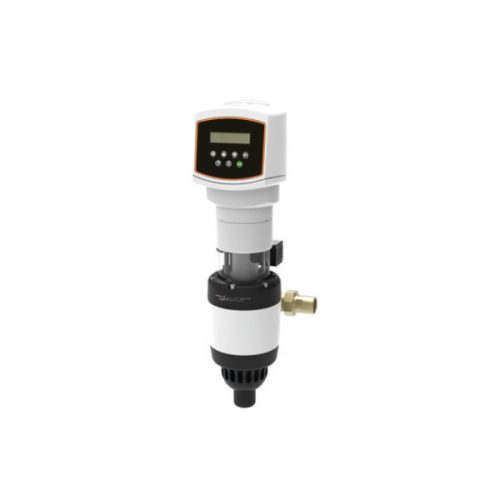

Folyamatos működésű ipari vízszűrő berendezés differenciál nyomás, időzített, manuális öblítés vezérléssel, led állapotjelzőkkel, opcionálisan táv- és termelésfelügyeleti rendszerbe integrálható kivitelben.
Felhasználási területek
A Judo Profimat-ATP szűrőberendezések hatékony és gazdaságosan üzemeltethető, megszakítás mentes üledék és lebegőanyag szűrést tesznek lehetővé:
- technológiai és laboratóriumi vízelőkészítő rendszerekben
- orvosi rendelők, műtők vízelőkészítő rendszerében
- kútvíz kezelő rendszerekben
- ipari légkezelő és párásító rendszerek vízelőkészítő rendszereiben
Működése
Az öblítési művelet során a szűrőfelületen körbe forgatott speciális szívókarok szívják el a szűrőn található szennyződéseket a központi gyűjtőcsőbe, melyen át a szennyeződés kis mennyiségű öblítővízzel a csatornába ürül. Mivel az elszívás a szűrő külső felületén részáramban történik, a szűrtvíz ellátás az öblítés időtartama alatt is folyamatosan biztosított.
Működési módok
- Differenciálnyomás vezérlés: a szűrő eltömődésének következtében kialakuló nyomáskülönbség, nyomásesés aktuális értékének függvényében végrehajtott öblítés. 0,06 – 0,6 bar tartományban állítható, alap beállítás 0,2 bar. Ajánlott intervallum 0,2 – 0,4 bar)
- Időzített öblítés: a beállított időközönként végzett kényszer öblítés a differenciálnyomás értékétől függetlenül. Beállítható értékek: 4 óra, 8 óra, 24 óra, 1 hét, 1 hónap. Alap beállítás 1 hét.
- Külső jelről indított öblítés: opcionális kiegészítő egységgel épületfelügyeleti, termelésirányítási rendszerekhez kapcsolható (pl. EIB / KNX, LCN vagy LON), külső jel segítségével indítható, a felügyeleti rendszer felé hibajel, öblítés üzemjel kiadható.
- Manuális öblítés: a berendeztésen elhelyezett kapcsoló segítségével.
Termékelőnyök
- Megszakítás mentes üzem, folyamatos szűrtvíz ellátás a szűrő öblítése közben is.
- Az automatikus szűrőöblítésnek köszönhetően minimálisra csökken a szűrőszakadás és a biofilm kialakulásának esélye.
- Gazdaságos és környezetbarát működés, a JUDO által tökéletesített öblítési módnak köszönhetően alacsony öblítővíz igény és nem szükséges a gyakori szűrőbetét csere.
- Hosszútávú, ipari felhasználásra alkalmas német gyártmányú termék DVGW tanúsítvánnyal a DIN EN 13443-1, DIN 19628, DIN 50930-6, DIN EN 16421, DIN EN 806ff, DIN 1988ff, DIN EN 1717 előírásainak megfelelően.
Technikai adatok
- Szűrhető közeg: víz (egyéb alkalmazásokról érdeklődjön)
- Üzemi közeghőmérséklet: 5-30 °C
- Üzemi nyomás: 1.5 – 10 bar
- Névleges teljesítmény: 60 m3/h
- Maximális teljesítmény: 78 m3/h
Megjegyzés: a feltüntetett névleges / maximális teljesítmény adatok ivóvíz és tiszta szűrő esetén, 0,2 bar / 0,5 bar nyomásesés mellett mért értékek. Szennyezettebb víz és/vagy szűrő esetén eltérhetnek. - Résméret: 100 mikron / 0,1 mm
- Beépítési hossz: 320 mm
- Befoglaló méret (SZxHxM): 320 x 231 x 669 mm
- Tápfeszültség: 230 VAC / 50Hz
- Működési feszültség: 24 VAC
- Teljesítmény igény (szűrési / öblítési): 3W / 10W
- Öblítési idő: ~2 min
- Öblítővíz fogyasztás: 3/4" – 5/4" ~24-48 l/öblítés, 6/4" – 2" és DN65 ~36-96 l/öblítés, DN80-DN100 ~60-180 l/öblítés
- Szűrőház anyaga: műanyag és PVC bevonatú öntöttvas
- Szűrőbetét anyaga: ezüstözött rozsdamentes acél szövet
Egyéb rendelhető kivitelek
- 30 mikron / 0,03 mm; 100 mikron / 0,1 mm; 320 mikron / 0,32 mm; 500 mikron / 0,5 mm résmérettel
- 3/4", 1", 5/4", 6/4", 2" külső menetes vagy DN65, DN80, DN100, DN125, DN150, DN200 karimás csatlakozással
Rendelhető tartozékok és kiegészítők
- Tömítések
- Szűrőbetét 30 mikron
- Szűrőbetét 100 mikron (ezüstözött kivitel)
- Szűrőbetét 320 mikron
- Szűrőbetét 500 mikron
/ A szűrőbetétek felújítókészlet részeként rendelhetők./ - Elektromos áramkör kialakítása feszültségmentes relével történő készülék vezérléshez: 1 bemeneti relé, 1 kimeneti relé hiba üzenethez, 1 kimeneti relé öblítés üzem üzenethez.
- Kábelkészlet feszültségmentes be-/kimenethez.
Szállítási terjedelem
- automata vízszűrő berendezés, azon belül 2db nyomásmérő csatlakoztatási lehetőséggel is ellátott alaptest 2db DN100 (4") méretű karimás csatlakozással – 1 db
- 230VAC/24VAC adapter villásdugóval – 1 db
A rendelhető tartozékok és kiegészítők nem képezik a szállítási terjedelem részét.
Így is ismerheti: JPF-ATP, visszaöblíthető üledékszűrő, automata visszaöblítésű szűrő, automata öblítésű szűrő, automata vízszűrő, ipari vízszűrő, nyomásvezérelt öblítésű szűrő, idővezérelt öblítésű szűrő, időzített öblítésű szűrő, Judo szűrő, öntisztító vízszűrő.
