Leírás

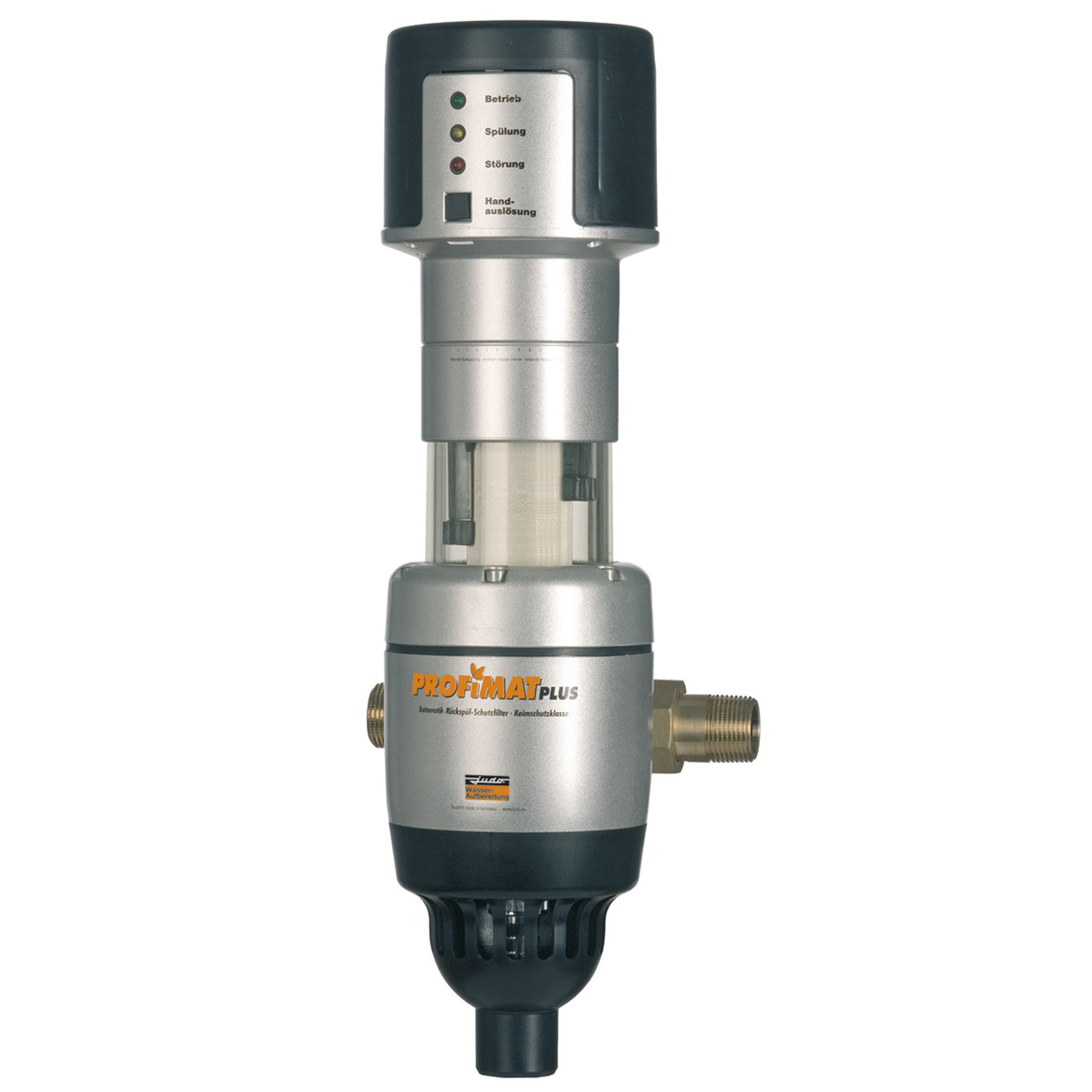

Folyamatos működésű ipari vízszűrő berendezés időzített és manuális öblítés vezérléssel, led állapotjelzőkkel, opcionálisan táv- és termelésfelügyeleti rendszerbe integrálható kivitelben.
Felhasználási területek
A Judo Profimat Plus-AT szűrőberendezések hatékony és gazdaságosan üzemeltethető, megszakítás mentes üledék és lebegőanyag szűrést tesznek lehetővé:
- technológiai és laboratóriumi vízelőkészítő rendszerekben
- orvosi rendelők, műtők vízelőkészítő rendszerében
- kútvíz kezelő rendszerekben
- ipari légkezelő és párásító rendszerek vízelőkészítő rendszereiben
Működése
Az öblítési művelet során a szűrőfelületen körbe forgatott speciális szívókarok szívják el a szűrőn található szennyződéseket a központi gyűjtőcsőbe, melyen át a szennyeződés kis mennyiségű öblítővízzel a csatornába ürül. Mivel az elszívás a szűrő külső felületén részáramban történik, a szűrtvíz ellátás az öblítés időtartama alatt is folyamatosan biztosított.
Működési módok
- Időzített öblítés: a beállított időközönként végzett kényszer öblítés a differenciálnyomás értékétől függetlenül. Beállítható értékek: 4 óra, 8 óra, 24 óra, 1 hét, 1 hónap. Alap beállítás 1 hét.
- Külső jelről indított öblítés (opcionális felszereltség): kiegészítő egységgel épületfelügyeleti, termelésirányítási rendszerekhez kapcsolható (pl. EIB / KNX, LCN vagy LON), külső jel segítségével indítható, a felügyeleti rendszer felé hibajel, öblítés üzemjel kiadható.
- Manuális öblítés: a berendeztésen elhelyezett kapcsoló segítségével
Termékelőnyök
- Megszakítás mentes üzem, folyamatos szűrtvíz ellátás a szűrő öblítése közben is.
- Az automatikus szűrőöblítésnek köszönhetően minimálisra csökken a szűrőszakadás és a biofilm kialakulásának esélye.
- Gazdaságos és környezetbarát működés, a JUDO által tökéletesített öblítési módnak köszönhetően alacsony öblítővíz igény és nem szükséges a gyakori szűrőbetét csere.
- Hosszútávú, ipari felhasználásra alkalmas német gyártmányú termék DVGW tanúsítvánnyal a DIN EN 13443-1, DIN 19628, DIN 50930-6, DIN EN 16421, DIN EN 806ff, DIN 1988ff, DIN EN 1717 előírásainak megfelelően.
- Vízszintes és függőleges csőszakaszba is beépíthető.
Technikai adatok
- Szűrhető közeg: víz (egyéb alkalmazásokról érdeklődjön)
- Üzemi közeghőmérséklet: 5-30 °C
- Üzemi nyomás: 1.5 – 16 bar
- Névleges teljesítmény: 5,3 m3/h
- Maximális teljesítmény: 8,5 m3/h
- Megjegyzés: a feltüntetett teljesítmény adatok ivóvíz és tiszta szűrő esetén, 0,2 bar nyomásesés mellett mért értékek. Szennyezettebb víz és/vagy szűrő esetén eltérhetnek.
- Résméret: 100 mikron / 0,1 mm
- Beépítési hossz: 230 mm
- Befoglaló méret (SZxHxM): 133 x 164 x 500 mm
- Tápfeszültség: 230 VAC / 50Hz
- Működési feszültség: 24 VAC
- Teljesítmény igény (szűrési / öblítési): 3W / 10W
- Öblítési idő: ~2 min
- Öblítővíz fogyasztás: 3/4" – 5/4" ~24-48 l/öblítés, 6/4" – 2" és DN65 ~36-96 l/öblítés, DN80-DN100 ~60-180 l/öblítés
- Szűrőház anyaga: műanyag
- Szűrőbetét anyaga: ezüstözött rozsdamentes szövet
Egyéb rendelhető kivitelek
- 30 mikron / 0,03 mm; 100 mikron / 0,1 mm; 320 mikron / 0,32 mm; 500 mikron / 0,5 mm résmérettel
- 3/4", 1", 5/4", 6/4", 2" külső menetes vagy DN65, DN80, DN100 karimás csatlakozással
Rendelhető tartozékok és kiegészítők
- Szűrőbetét 30 mikron
- Szűrőbetét 100 mikron (ezüstözött kivitel)
- Szűrőbetét 320 mikron
- Szűrőbetét 500 mikron
- Elektromos áramkör kialakítása feszültségmentes relével történő készülék vezérléshez: 1 bemeneti relé, 1 kimeneti relé hiba üzenethez, 1 kimeneti relé öblítés üzem üzenethez
- Kábelkészlet feszültségmentes be-/kimenethez
- Biztonsági blokk JSB: a szűrő utólagos felszereléséhez nyomáscsökkentővel, visszacsapó szeleppel, bemeneti és kimeneti nyomásmérőkkel.
- Bővítés QUICKSET JQR: két JUDO QUICKSET-E csatlakozással szerelt JUDO egység beépítéséhez, pl. JUDO szűrő és JUDO vízkezelő berendezés egymást követő beépítéséhez.
Szállítási terjedelem
- automata vízszűrő berendezés – 1 db
- külső menetes réz csatlakozó 5/4" – 2 db
- 230VAC/24VAC adapter villásdugóval – 1 db
- a rendelhető tartozékok és kiegészítők nem képezik a szállítási terjedelem részét
