Leírás
Szakaszolható átfolyásmérő és beinjektáló szerelvényblokk, külső menetes csatlakozással, 0-10 bar, 435 – 9000 l/h, 10 l/imp

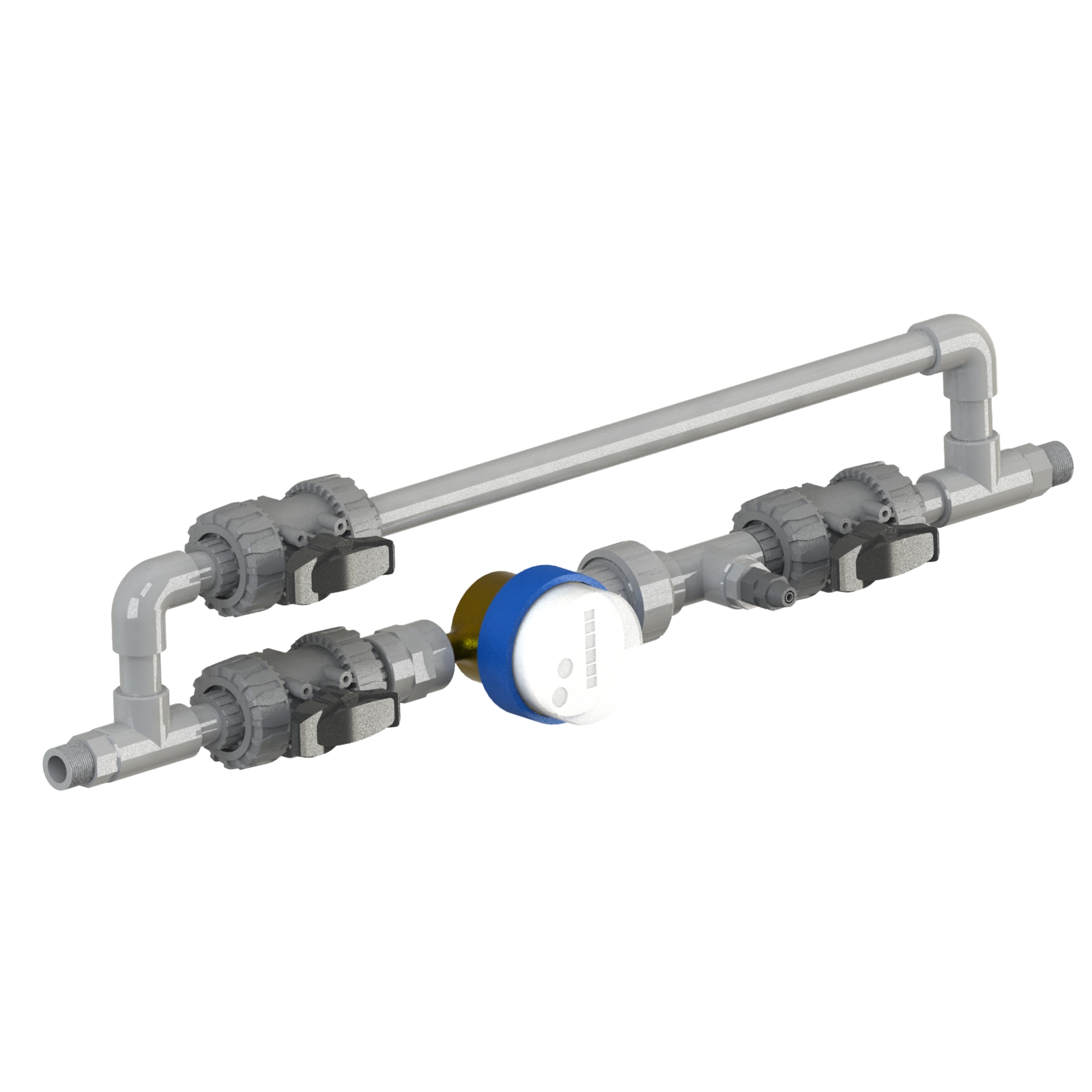

A DosingKIT egyszerű kialakítású, ideális megoldás a beinjektáló modul csőhálózatba történő beépítésére. A csőhálózatba integrálás az adott csőszakasz megbontásával történik valamint az alkatrész két végén található külső menet segítségével egy egyszerű hollanderes csaltakozási lehetőséget biztosít. A csomag tartalmazza az impulzusadóval ellátott vízórát, kézi szerelvényekkel nyitható megkerülő ágat, statikus bekeverőszelepet és az injektálási pontot.
|
DosingKIT típus |
Méretek |
|||
|
L |
H |
W |
R |
|
|
DosingKIT 1/2″ |
670 | 140 | 90 | 1/2″ |
|
DosingKIT 3/4″ |
820 | 170 | 215 | 3/4″ |
|
DosingKIT 1″ |
1025 | 205 | 227 | 1″ |
|
DosingKIT 5/4″ |
920 | 200 | 125 | 5/4″ |
| DosingKIT 6/4″ |
1340 |
290 | 140 | 6/4″ |
|
DosingKIT 2″ |
1565 | 385 | 170 | 2″ |
| DosingKIT 3″ | 1300 | 775 | 292 | 3″ |
Felhasználási területek:
- Kezeltvíz
- Vegyszeradagolás
- Ivóvíz
- Szennyvíz
- Uszodavíz
- Hűtőtorony
- Vegyipar
- Autómosó
- Öntözés
Előnyök:
- kis helyigény, kedvező ár/érték arány
- egyszerű, gyors telepítés
- hosszú élettartam
Műszaki adatok:
- Megnevezés: DosingKIT 6/4″
- Max. nyomás: 10 bar
- Min. nyomás: 0 bar
- Névleges átmérő: DN40
- Bemeneti csatlakozás: 6/4″ külső menet
- Szívott oldal csatlakozás: 6/4″ külső menet
- Beinjektálási pont csatlakozó méret: 1/2″ BSP belső menet
- Vízóra impulzusadó csatlakozás típusa: Grundfos
- Impulzus érték: 10/imp
- AquaMIXER statikus bekeverőszeleppel: turbulenciát eredményez az áramlásban, amely elősegíti az adagolt vegyszer elkeveredését a vízben
Anyagok:
- Vízóra anyaga: réz
- Csővezeték anyaga: PVC-U
- Tömítések: PTFE, EPDM
Telepítés:
- Megengedett hőmérséklettartomány: +5 – +20 °C
- Telepítéstípus: 6/4″ külső menetes csatlakozás
Egyéb:
- Nettó tömeg: 10 kg
- Össztömeg: 13 kg
- Szín: Szürke/kék
- Származási ország: HU
