Leírás
Megbízható, alacsony üzemeltetési költségű berendezés kis és közepes rendszerek, folyamatos fertőtlenítésére.

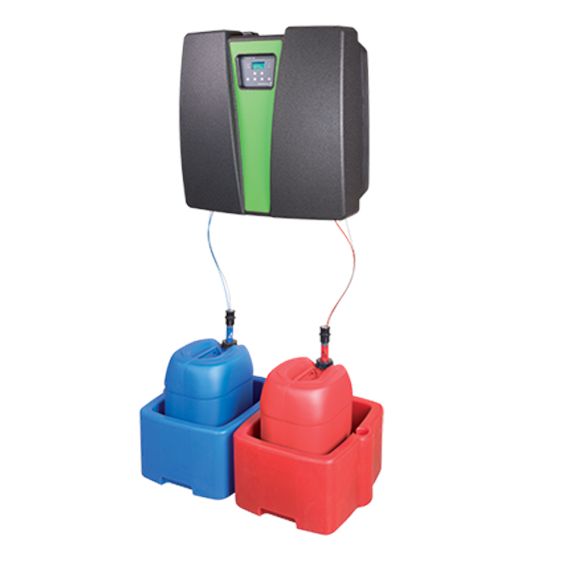

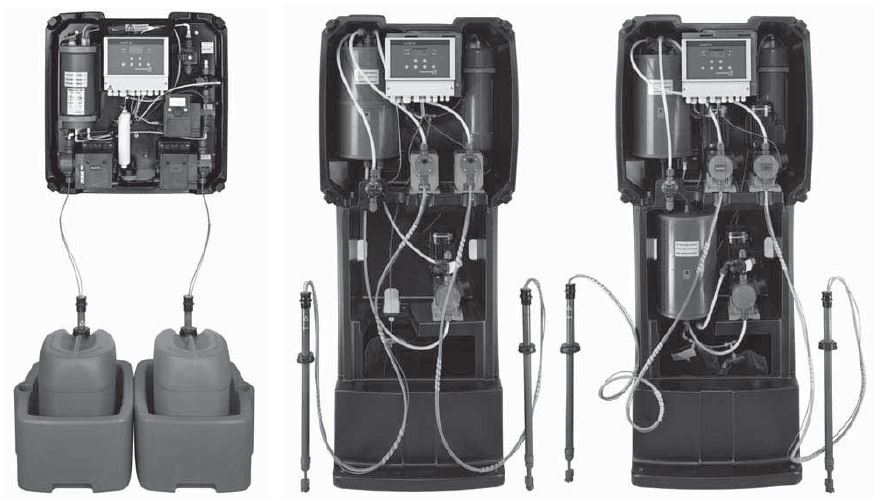

Az Oxiperm Pro OCD-162 fertőtlenítő berendezés klór-dioxidot állít elő és adagol ivóvíz, kezelt víz, hűtővíz és szennyvíz rendszerekbe. Az Oxiperm Pro OCD-162 berendezés váza egy műanyag lemez, amire a részegységek fel vannak szerelve.
A berendezés alkalmas falra vagy padozatra történő telepítésre. Műanyag előlappal rendelkezik. A vegyszereket a berendezés két vegyszeres kannából szívja fel. A kannák vagy a berendezés alatt, kármentőkben helyezkednek el (OCD-162-5, -10), vagy külön tartóban a berendezés közelében (OCD-162-30, -60). Az adagoló szivattyúk a vegyszert a kannákba helyezett szívólándzsán keresztül szívják fel. A szívólándzsák a vezérléshez az alacsony szint és üres kanna jelzést kábelen továbbítják.
Az Oxiperm Pro OCD-162 két vízvezetékhez csatlakozik:
- Ivóvíz vezeték a hígító víz és öblítő víz ellátáshoz.
- A fő vízvezeték, amelybe fertőtlenítési célból klór-dioxidot adagol a berendezés.
Működése
A klór-dioxid előállítása folyamatosan történik a reaktorban:
Vizet, sósavat és nátrium-kloritot adagolnak az adott szint eléréséig. A reakcióidő alatt higitott klór-dioxidot állítanak elő. A reaktor megtelik vízzel. Kb. 2 gramm klór-dioxid/liter koncentrációjú víz folyik át a csövön (túlfolyás), mely a reaktor közepéből a puffertartályba vezet.
A puffertartályból az adagoló szivattyú a klór-dioxidot az injektorba adagolja, ahonnan az a fertőtlenítendő vízvezetékbe kerül.
Felhasználási terület
- szállodák, többszintes épületek
- iskolák, kórházak, gondozó épületek
- sport létesítmények vizes helyiségei
- élelmiszer- és italgyárak
- vízművek
- sörgyárak palackmosó berendezései
- ipari víz vagy szennyvíz rendszerek
- hűtővíz rendszerek
- olyan alkalmazásokban, ahol nagy mennyiségű
- fertőtlenítőszerre van szükség rövid időn belül
- legionella fertőzés csökkentése
Előnyök
- automata működés
- kis fajlagos helyigény
- alacsony karbantartásigény
- tartós, ipari minőségű alkatrészek (Grundfos)
- megbízható működés, hosszú élettartam, hosszú távú folyamatos alkatrész, kellékanyag és szerviz ellátás, üzemeltetési tanácsadás
- PLC vezérlőn megjelenített állapotvisszajelzés
Műszaki adatok
- Klórdioxid termelési kapacitás [l/h]: 10
- Klórdioxid oldalt koncentrációja [g/l]: 2
- Sósav fogyasztás [l/h]: 0.37
- Maximális hálózati térfogatáram [m3/h]: 12.5
- Nátrium klorit fogyasztás [l/h]: 0.3
- Higítóvíz, 3-6 bar nyomáson (ivóvíz minőség, az EU ivóvízre vonatkozó szabályozásával összhangban) [l/h]: 4.8
- Klórdioxid adagoló szivattyú maximális ellennyomása [bar]: 10
- Higítóvíz csatlakozás: 6/9 mm tömlőcsatlakozó, vagy DN8 PVC cső
- Nyomó oldali csatlakozás: PTFE tömlő 4/6
- Szívó oldali csatlakozás: PE tömlő 4/6
- Adagolószivattyú: Grundfos DDA

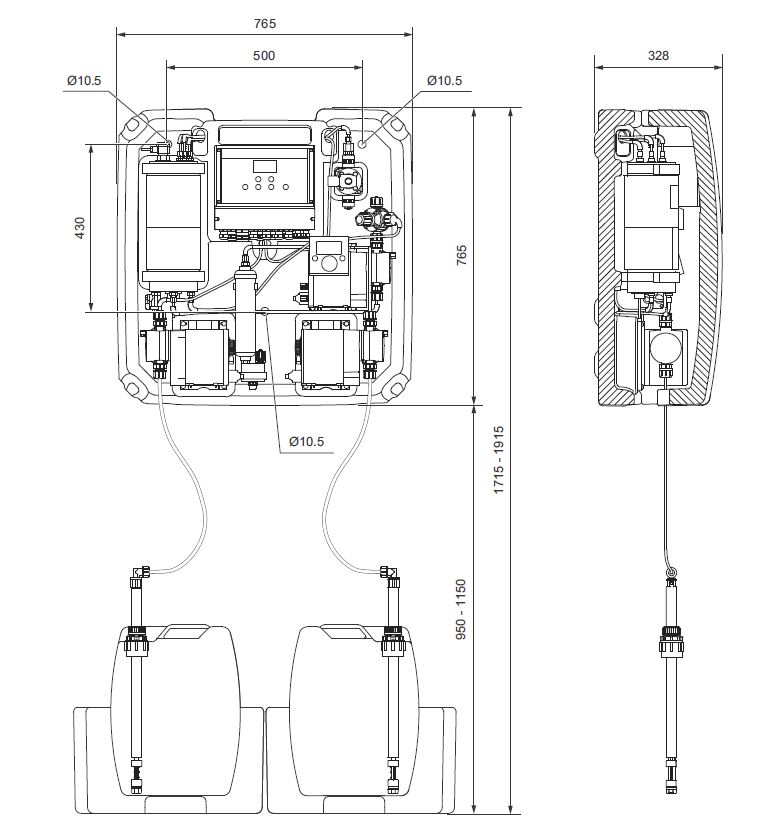

- Szélesség [mm]: 765
- Magasság [mm]: 765
- Mélység [mm]: 328
- Bruttó tömeg [kg]: 32 kg
- Kiegyenlítő zsák térfogata [l]: 4
- Reaktor tartály térfogata [l]: 1.8
- Puffer tartály térfogata [l]: 1.8
- Reaktor tartály töltési térfogata [l]: 1.67
- Puffer tartály töltési térfogata [l]: 1.67
- Rendszer ház anyaga: PE
- Fedél anyaga: EPP
- Reaktor tartály/puffertartály anyaga: PVC
- Tömlők anyaga: PTFE/PE
- Tömítések anyaga: FPM/PTFE/FKM
- Adagoló szivatyú fejek anyaga: PVC
- Megengedhető relatív páratartalom: max. 80 %
- Megengedett környezeti hőmérséklet [°C]: 5-35
- Hígítóvíz megengedett hőmérséklete [°C]: 10-30
- Vegyi anyagok megengedett hőmérséklete [°C]: 10-35
- Rendszer tárolási hőmérséklete [°C]: -5-50
- Vegyi anyagok tárolási hőmérséklete [°C]: 5-40
- Megengedett tengerszint feletti magasság, ahol a rendszert üzemeltetni lehet [m]: 2000
Megengedett vegyszerek
- NaClO2 névleges koncentrációja: 7.5 % súlyban (EN 938 szerinti minőség)
- Névleges HCl oldat koncentrációja: 9 % súlyban (minőség: EN 939 szerint)
Elektromos adatok
- Elektromos csatalkozás: 230 V/AC / 50 Hz
- Mechanikai védettség: IP 65

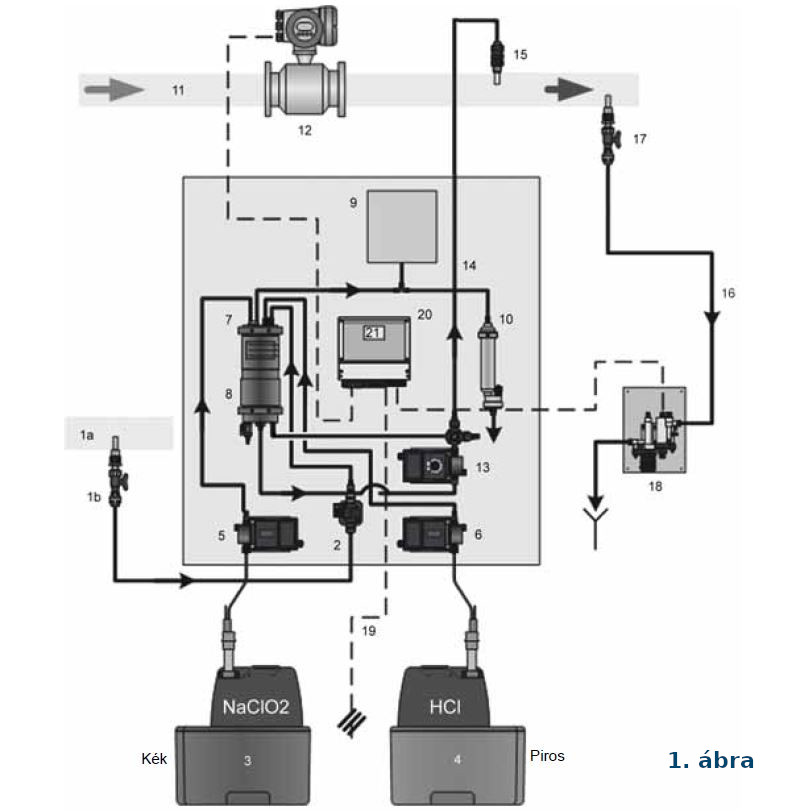

Az alapkivitel részegységei (külső összetevők) (lsd. 1. ábra)
- 1a – Vízvezeték a hígító víz és öblítő víz ellátáshoz
- 1b – Hígító víz részegységei elzáró szeleppel
- 3 – Nátrium-klorit vegyszeres kanna (NaClO2, hígítás: 7.5 tömeg %) szívószárral, kármentővel
- 4 – Sósav vegyszeres kanna (HCl, hígítás: 9 tömeg %)
- 11 – Fertőtlenítendő vízvezeték (meglévő technológiai vízvezeték)
- 12 – Áramlásmérő
- 14 – Adagoló vezeték
- 15 – Injektor a klór-dioxid beadagoláshoz
- 16 – Vízminta tömlő
- 17 – Vízminta vevő
- 18 – Opcióként rendelhető mérőszonda
- 19 – Tápfeszültség
Az alapkivitel részegységei (belső részegységek) (lsd. 1. ábra)
- 2 – Mágnesszelep hígító és öblítő vízhez
- 5 – Adagoló szivattyú nátrium-kloritra (NaClO2)
- 6 – HCl adagoló szivattyú
- 7 – Reaktor úszókapcsolóval
- 8 – Puffertartály úszókapcsolóval, és leürítőcsappal
- 9 – Klór-dioxid gáz térfogatkiegyenlítő zsák
- 10 – Aktívszén szűrő a klór-dioxid gázra
- 13 – Klór dioxid adagoló szivattyú többfunkciós szeleppel
- 20 – Vezérlő elektronika
- 21 – Vezérlés kijelző
