Leírás

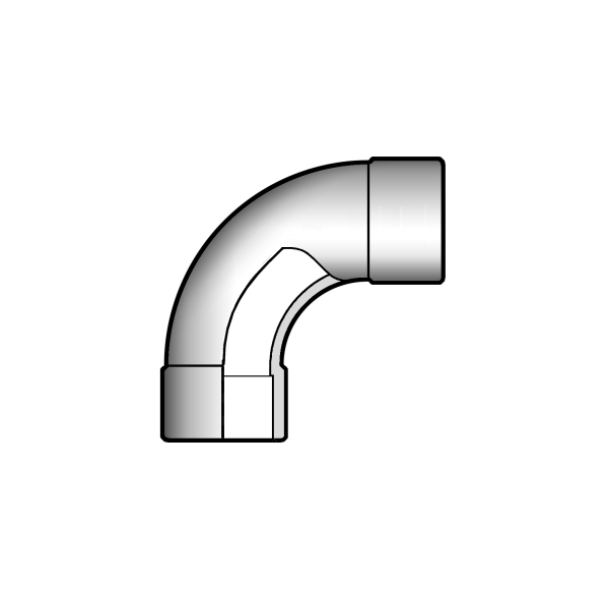

Műanyag ív lúgos, savas, sós közegek, ivóvíz és nagytisztaságú víz továbbítására.
Termék méretei
| Cikkszám | d | PN | E | L | Z |
|---|---|---|---|---|---|
| SIV020 | 20 | 16 | 27 | 16 | 40,5 |
| SIV025 | 25 | 16 | 33 | 19 | 50 |
| SIV032 | 32 | 16 | 41 | 22 | 65,5 |
| SIV040 | 40 | 16 | 50 | 26 | 80,5 |
| SIV050 | 50 | 16 | 61 | 31 | 100,5 |
| SIV063 | 63 | 16 | 76 | 38 | 127 |
| SIV075 | 75 | 16 | 94 | 44 | 150 |
| SIV090 | 90 | 16 | 113 | 51 | 180 |
| SIV110 | 110 | 16 | 137 | 61 | 220 |
| SIV160 | *160 | 16 | 189 | 86 | 207 |
| Alkalmazások: | |
|
|
Nem ajánlott:
|
Előnyök:
- Korrózió állóság. A PVC-U anyagot mint ipari alkalmazási területekre alkalmas csővezeték alapanyagot a legkülönbözőbb savakkal, lúgokkal valamint ipari vegyi anyagokkal szemben fennálló – mind belső, mind külső – kiemelkedő korrózióállóság jellemzi.
- Kopásállóság. A PVC-U a koptató közegek által okozott abrázió és erózió ellen jó állékonyságot kínál. Alkalmazhatósága az iszapfajtától, a részecskemérettől, a sűrűségtől és az áramlási sebességtől függ.
- Kiválló felületi minőség. A PVC-U sima belső felülettel rendelkezik. A folyadék kisebb súrlódása a bélésfalakon kisebb súrlódási veszteségeket ad, mint a fémvezetékeknél, valamint a lerakódások veszélyét is csökkenti. A csőkeresztmetszetek megmaradnak, így szivattyúenergia takarítható meg.
- Alacsony súly. A PVC-U rendszerek súlya a rézcső rendszereknek csak a fele, az acélcső rendszereknek pedig csak az 1/5-e. Ez által a PVC-U segítségével fém csőrendszerek is kiválthatóvá válnak.
- Egyszerű gyors szerelés. A PVC-U csőrendszerek ragasztása a leggyakrabban alkalmazott kötéstechnika. Ez a kötéstechnika új rendszerek egyszerű és gyors telepítését és létező rendszerek ugyancsak egyszerű, gyors módosítását teszi lehetővé.
Alapanyag: PVC-U (kemény polivinil-klorid), Színe szürke (RAL 7011)
Maximum üzemi nyomás: 16 bar (232 psi) – vízre 20 °C (68 °F)-on (eltérő üzemi körülmények esetén érdeklődjön)
Üzemi hőmérséklet: 0 °C (32 °F)-tól 60 °C (140 °F)-ig
| Sűrűség | 1.37 | g/cm3 |
| Húzószilárdság | 50 | N/mm2 |
| Rugalmassági modulusz | 3000 | N/mm2 |
| Szakítónyúlás | 28 | % |
| Lineáris hőtágulási együttható | 0.08 | mm/m °C |
| Vicat lágyulási hőmérséklet | 77 | °C |
| Vízfelvétel | <4 | mg/cm3 |
| Hővezetőképesség | 0,16 | W/m°C |
| Felületi ellenállás | >1013 | Ohm |
PVC-U nyomás/hőmérsélet diagram
A görbe alapja 20°C környezeti hőmérséklet és vízközeg. A diagramban feltüntetett nyomásértékek 25 éves élettartamra vonatkoznak, beszámított biztonsági tényezővel.
Méretsor:
- Ragasztható fittingek ISO METRIC méretsorban d12 mm-től d315 mm-ig
- Menetes fittingek R3/8″-tól R4″-ig
- BS méretsor d1/2″-tól d8″-ig
Vonatkozó szabványok:
- A ragasztható tokok ISO METRIC méretben megfelelnek az ISO 727, EN 1452, DIN 8063, ISO 15493, ISO 4422, BRL-K504, BRL-K502 előírásoknak.
- A ragasztható tokok inch méretsorban megfelelnek a BS 4346/1 szabványnak, csatlakoztathatók a BS 3505-3506 szerinti csövekhez.
- A menetes kötések megfelelnek az UNI ISO 228/1, DIN 2999, BS 21, ISO R7 szabványoknak.
- A karimák megfelelnek az ISO 7005, DIN 8063, DIN 2501, EN 1452, UNI EN 1092-1 szabványoknak.
Engedélyek:
A PVC-U alapanyag kapcsolatba léphet élelmiszeripari közegekkel, ivóvízzel a D.M. n.174 – 06/04/2004 olasz engedély szerint.
Magyarországon beépíthető a VITUKI, OKI és ÁNTSZ érvényes engedélyekben foglaltak szerint.
- A FIP PVC-U szerelvények és fittingek rendelkeznek az OKI magyarországi higéniai laborjának szakvéleményével, miszerint ivóvízre beépíthetők. OKI szakvélemény száma:7224/2009 OKI
- A FIP PVC-U szerelvények és fittingek rendelkeznek az ÁNTSZ magyarországi ivóvíz engedélyével, miszerint ivóvízre beépíthetők. ÁNTSZ engedély száma: 7224/2010
- A FIP PVC-U fittingek engedélyezettek Németországban, engedély szám: 12 283-98 HH
- A FIP PVC-U szerelvények és fittingek engedélyezetek Olaszországban: RINA (Registro Italiano Navale) engedélyezve ivóvízre: MAC /36401/TO/01
- A FIP PVC-U fittingek rendelkeznek a KIWA (Keurings Institut voor Waterleiding Artikelen Holland) engedélyével: Engedély száma: K 5034/01
- A FIP PVC-U fittingek rendelkeznek az NF-CSTB / AFNOR engedéllyel: engedély száma: 04-1-P-27
- A FIP PVC-U fittingek engedélyezettek az IRH vizsgáló intézet által. Engedély száma: 05 MAT NY 006
- A FIP PVC-U fittingek rendelkeznek a WRAS (Water Regulation Advisory Scheme – UK) engedélyével. Engedély száma: M103019
- A FIP PVC-U szerelvények és fittingek rendelkeznek a Bureau Veritas – Marine Division engedélyével ivóvízre. Engedély száma: 07123/C0 BV
- A FIP PVC-U fittingek bevizsgáltak az ACS (Attestation de Conformité Sanitaire) vizsgálóintézetnél. No 98 MAT NY 418
- A FIP PVC-U szerelvények megfelelnek az Ukrán higéniai, biztonsági és minőségi előírásoknak. Engedély száma: UA1.094.0052575-04
- A FIP PVC-U szerelvények és fittingek rendelkeznek a VITUKI magyarországi ÉME engedélyével. ÉME engedély száma: É-05/2009
*csökkentett biztonsági tényezővel
