Leírás

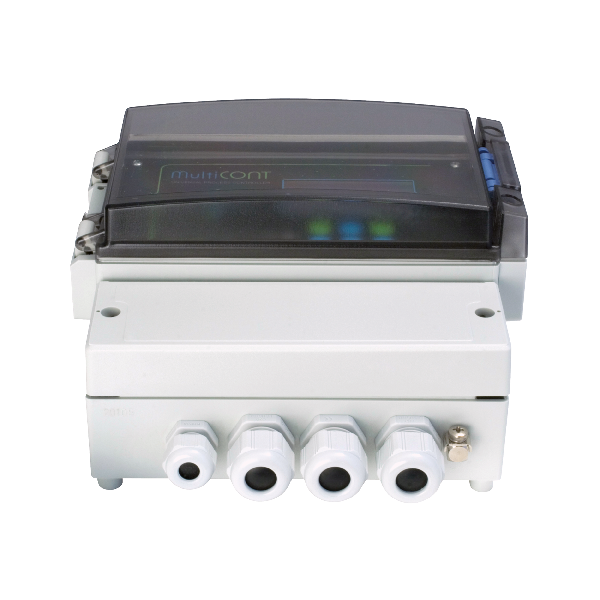

1 csatornás univerzális folyamatvezérlő, kijelző és programozó egység HART® kommunikációval rendelkező távadókhoz. Jelfogó és analóg kimenettel.
A termékcsalád általános ismertetője
A MultiCONT többcsatornás folyamatvezérlő egy univerzális interfész a NIVELCO intelligens távadói és a folyamatszabályozási rendszer egyéb elemei, PC-k, PLC-k, kijelzők és működtető készülékek között. A MultiCONT fogadja a távadóktól jövő digitális információt, (HART® protokoll) feldolgozza és megjeleníti, majd szükség esetén továbbadja. A készülék önmagában is képes vezérlési és szabályzási feladatok ellátására, az erre a célra szolgáló RS485 kommunikációs vonalán (USER RS485) keresztül egyéb folyamatszabályozó készülékekhez kapcsolódva magasabb szintű feladatok megoldására is alkalmassá tehető. Biztosítja a hozzácsatlakozott kétvezetékes távadók táplálását, a négyvezetékes távadókat külső tápfeszültségről kell táplálni. A MultiCONTkészülék maximum 15 db standard, vagy 4 db robbanásbiztos (Ex ia), HART® kimenetű távadóval tud kommunikálni. Lehetséges a mérési adatok megjelenítése és a NIVELCO gyártmányú távadók programozása. A mért értékek, illetve az ezekből képzett új értékek különféle kimeneteket vezérelhetnek (4 – 20 mA, jelfogó, digitális). A távadók által szolgáltatott információkat a MultiCONT belső áramkimenetei (max. 2 db) akár módosítva is továbbíthatják. A beépített jelfogók (max. 5 db) szabadon programozhatóak és a távadókhoz rendelhetők. A nagyméretű, LCD vagy OLED pontmátrix kijelző széleskörű és informatív megjelenítést tesz lehetővé. Különleges sajátossága a „visszhang-térkép” megjelenítése ha EchoTREK, vagy EasyTREK távadóval együtt dolgozik a MultiCONT.
PEC-2151 KIVITEL JELLEMZŐI
- Univerzális folyamatjelzőként rugalmas megoldást nyújt bármilyen HART® kommunikációval rendelkező, intelligens szint-, hőmérséklet-, nyomás-, vagy analitikai távadóval történő folyamatszabályozási rendszer megvalósításában
- Egyszerű (6 nyomógombos) kezelő felület
- 1 csatornás kivitel
- 1 db jelfogó és 1 db 4-20 mA -es áramjel
- Tápfeszültsége 85-255 V/AC
- IP65 védettség
- Nagy méretű, 128 x 64 pontos LCD
- Távadók galvanikus leválasztása
- Átlátszó fedéllel
- EchoTREK-kel, vagy EasyTREK-kel való együttműködés esetén „visszhang-térkép” megjelenítés
- Falra szerelető
- Ház anyaga: Polikarbonát
ALKALMAZÁSOK
- Távadók távprogramozása, kijelzése
- Kétvezetékes távadók táplálása
- Folyamatszabályozás HART® kommunikációjú távadókkal
- Mért értékek megjelenítése numerikusan és oszlopdiagramon
- Egyszerű mérésadatgyűjtés
- Vezérlési és szabályzási feladatok elvégzése (Pl.: tartály szintszabályzás)
