Leírás

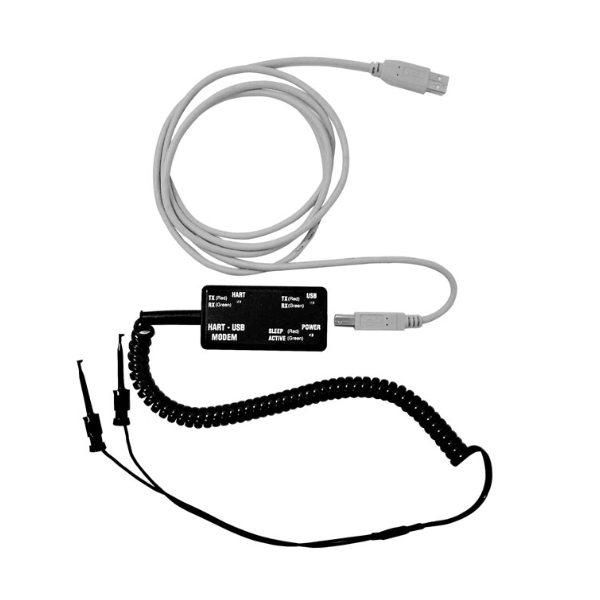

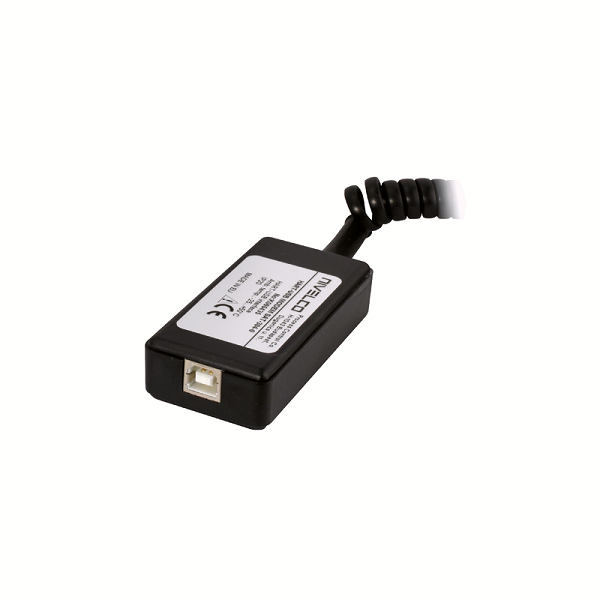

HART-USB kommunikációs modem HART kimenetű távadókhoz.
ÁLTALÁNOS ISMERTETŐ
Az UNICOMM univerzális kommunikációs interfész modulok alkalmasak HART® kimenettel rendelkező távadók és folyamatirányító számítógépek vagy PLC-k közötti kommunikáció megteremtésére, illetve a távadók szoftveres távprogramozásához. A kommunikáció típustól függően történhet USB, Bluetooth® vagy RS485 vonalon. Az UNICOMM HART® modemek nemcsak a NIVELCO, de bármely más gyártó készülékeihez használhatóak, amelyek megfelelnek a HART® szabvány előírásainak. A készülékek bemenete galvanikusan leválasztott, az USB kimenet használatakor külső táplálást nem igényelnek, illetve a SAT-504 esetében táplálhatók USB akkubankról is. Az UNICOMM SAK-305 modulok HART®-RS485 modemként használva RS485 interfésszel rendelkező eszközhöz is csatlakoztathatók. Az RS485 vonalon a kommunikáció HART® protokoll. Ebben az esetben a készülék külső tápellátást igényel. A gyújtószikramentes kivitelű verziók csatlakoztathatók robbanásveszélyes térben elhelyezett távadókhoz is.
HART KOMMUNIKÁCIÓ
A HART® kommunikáció címzésrendszere maximum 15 eszközt tud kezelni, így egy HART® mérőkörébe maximum 15 távadó csatlakoztatható. Amennyiben egy HART® körben egynél több távadó van, az eszközöknek eltérő HART® „Rövid címet” kell beállítani. Egy HART® körben nem lehet két azonos „Rövid cím”. A HART® kommunikációnak köszönhetően egyedi kombinált mérőkörök is kialakíthatók, melyek nemcsak egyféle fizikai paraméter monitorozására alkalmasak. Szint, hőmérséklet, nyomás, vagy akár áramlás értékek is továbbíthatók egy mérőkörön belül az UNICOMM modulok segítségével.
JELLEMZŐK
- Mérési adatok továbbítása PC-re
- Csatlakozás a számítógéphez USB vagy RS485 bemeneten keresztül, illetve Bluetooth® kapcsolattal
- 24 V-os áramhurok megtáplálása (SAT-504)
- Kapcsolható HART® lezáró ellenállás (SAT-504)
- DIN sínre szerelhető kivitel
- Külső tápfeszültséget nem igényel
- Galvanikus leválasztás
- IP20 védettség
- USB 1.1 “B” csatalkozóval
ALKALMAZÁSOK
- Kommunikációs interfészként alkalmazható bármely HART®-os távadó és PC között
- Minimális rendszerkonfiguráció: szabad USB port, Windows 7 operációs rendszer
