Leírás

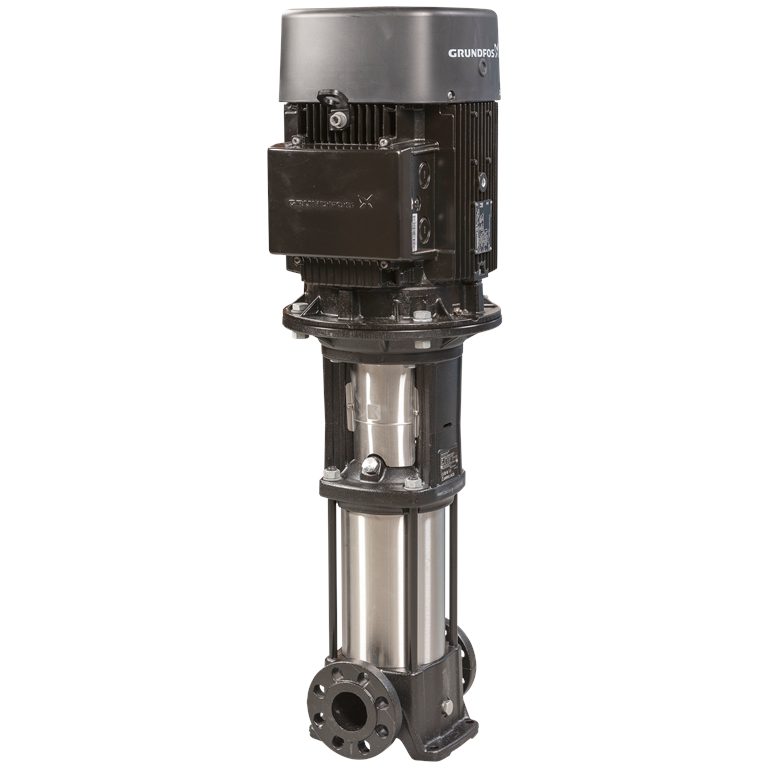

CR 10-20 A-FJ-A-E-HQQE függőleges centrifugálszivattyú, 3 x 220-240D/380-415Y V, 7.5 kW, névleges térfogatáram 10 m³/h, névleges szállítómagasság 165.2 m, DN40 csatlakozással, PN25
Inline beépítésű függőleges tengelyű centrifugálszivattyú. A szivattyúfej és a szivattyúház anyaga öntöttvas – minden más alkatrész, amely a folyadékkal érintkezik, rozsadamentes acél. Erőátvitel osztott tengelykapcsolón keresztül. A DIN-JIS típusú karimáknak köszönhetően egyszerűen csatlakoztatható a csőhálózatba. A szivattyú ventilátor hűtésű, 3-fázisú, talpas kivitelű aszinkronmotorral van ellátva.
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -20 – +120 °C
- Névleges folyadék hőmérséklet: 20 °C
- Sűrűség: 998.2 kg/m³
Technikai adatok:
- A szivattyú müszaki adataihoz tartozó fordulatszám.: 2919 rpm
- Névleges térfogatáram: 10 m³/h
- Névleges szállítómagasság: 165.2 m
- Szivattyú tájolása: Függőleges tengelyű
- Tengelytömítés kódja: HQQE
- Jóváhagyások az adattáblán: CE,EAC,UKCA,SEPRO
- Jóváhagyások ivóvízhez: WRAS,ACS
- Görbe tűrése: ISO9906:2012 3B
Anyaghasználat:
- Alap: Öntöttvas, EN 1561 EN-GJL-200, ASTM A48-25B
- Járókerék: Rozsdamentes acél, EN 1.4301, AISI 304
- Csapágy: SIC
Telepítés:
- Maximális környezeti hőmérséklet: 60 °C
- Maximális üzemi nyomás: 25 bar
- Maximális nyomás az adott hőmérsékleten: 25 bar / 120 °C, 25 bar / -20 °C
- Csatlakozó típusa: DIN / JIS
- Bemenet csatlakozó méret: DN 40
- Nyomóoldali csatlakozó mérete: DN 40
- A csőcsatlakozás névleges nyomása: PN 25
- Szívóoldali karima méret: 300 lb
- A motor karimamérete: FF265
Elektromos adatok:
- Motor normál: IEC
- Motortípus: 132SB
- IE Hatásfok osztály: IE3
- Névleges teljesítmény – P2: 7.5 kW
- Szükséges szivattyú teljesítmény (P2): 7.5 kW
- Hálózati frekvencia: 50 Hz
- Névleges feszültség: 3 x 220-240D/380-415Y V
- Névleges áram: 25,0-24,2/14,4-14,0 A
- Indítási áramfelvétel: 780-910 %
- Cos fi – teljesítménytényező: 0.88-0.82
- Névleges fordulatszám: 2910-2920 rpm
- Motor hatásfok teljes terhelésnél: 90.1-90.4 %
- Motor hatásfok 3/4 terhelésnél: 90.8-90.9 %
- Motor hatásfok 1/2 terhelésnél: 90.8-90.4 %
- Pólusok száma: 2
- Védettségi osztály (IEC 34-5): 55 Dust/Jetting
- Szigetelési osztály (IEC 85): F
-
Beépített motorvédelem: PTC
- Motor szám: 85U07522
Vezérlés:
- Frekvenciaváltó: Nincs
Egyéb:
- A kapocsdoboz helyzete: 6
- Min. hat. index, MEI ≥: 0.70
- Saját tömeg: 112 kg
- Össztömeg: 134 kg
- Szállítási térfogat: 0.321 m³
- Származási ország: HU
- Egyedi vámtarifaszám: 84137075
