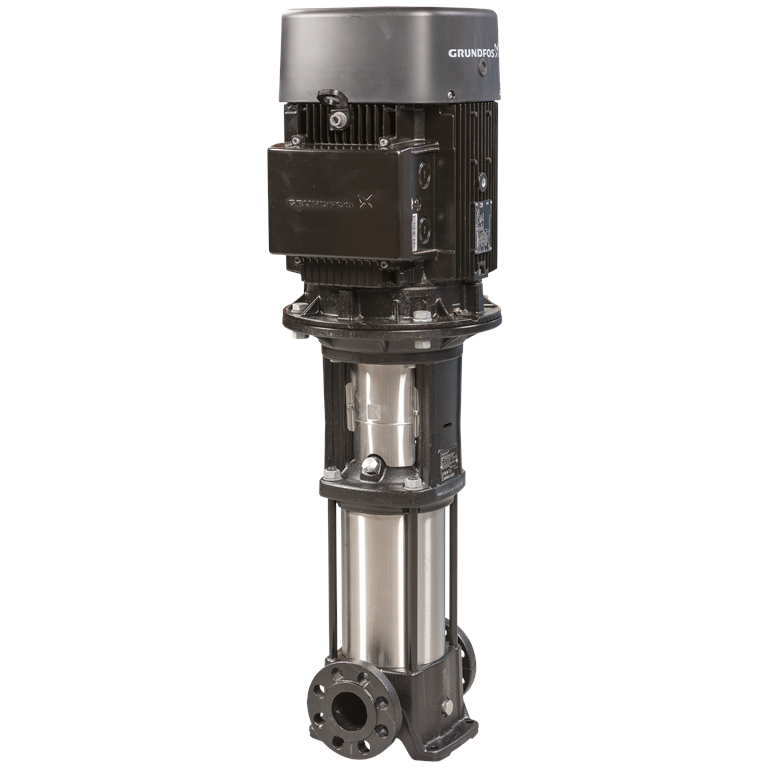

Grundfos CR 10-4 A-FJ-A-E-HQQE függőleges tengelyű centrifugálszivattyú, 3×380-415 V, 1.5 kW, névleges térfogatáram 10 m³/h, névleges szállítómagasság 31.9 m, DN40 csatlakozással, PN25
Inline beépítésű függőleges tengelyű centrifugálszivattyú. A szivattyúfej és a szivattyúház anyaga öntöttvas – minden más alkatrész, amely a folyadékkal érintkezik, rozsadamentes acél. Erőátvitel osztott tengelykapcsolón keresztül. A DIN-JIS típusú karimáknak köszönhetően egyszerűen csatlakoztatható a csőhálózatba. A szivattyú ventilátor hűtésű, 3-fázisú, talpas kivitelű aszinkronmotorral van ellátva.
Szállított közeg adatai:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -20 – +120 °C
- Névleges folyadék hőmérséklet: 20 °C
- Sűrűség: 998.2 kg/m³
Technikai adatok:
- A szivattyú müszaki adataihoz tartozó fordulatszám.: 2896 rpm
- Névleges térfogatáram: 10 m³/h
- Névleges szállítómagasság: 31.9 m
- Szivattyú kialakítása: Függőleges tengelyű
- Tengelytömítés kódja: HQQE
- Jóváhagyások az adattáblán: CE, EAC, UKCA, SEPRO, RCM, WRAS, ACS
- Görbe tűrése: ISO9906:2012 3B
Anyaghasználat:
- Szivattyúház: Öntöttvas, EN 1561 EN-GJL-200, ASTM A48-25B
- Járókerék: Rozsdamentes acél, EN 1.4301, AISI 304
- Csapágy: SIC
Telepítés:
- Maximális üzemi nyomás: 16 bar
- Maximális nyomás az adott hőmérsékleten: 16 bar / 120 °C, 16 bar / -20 °C
- Csatlakozó típusa: DIN / JIS
- Bemenet csatlakozó méret: DN 40
- Nyomóoldali csatlakozó mérete: DN 40
- A csőcsatlakozás névleges nyomása: PN 25
- Szívóoldali karima méret: 300 lb
- A motor karimamérete: FT115
Elektromos adatok:
- Motor normál: IEC
- Névleges teljesítmény – P2: 1.5 kW
- Szükséges szivattyú teljesítmény (P2): 1.5 kW
- Névleges fordulatszám: 2890-2910 rpm
Vezérlés:
- Frekvenciaváltó: Nincs
Egyéb:
- Min. hat. index, MEI ≥: 0.70
- Saját tömeg: 31 kg
- Össztömeg: 34 kg
- Szállítási térfogat: 0.08m³
