Leírás

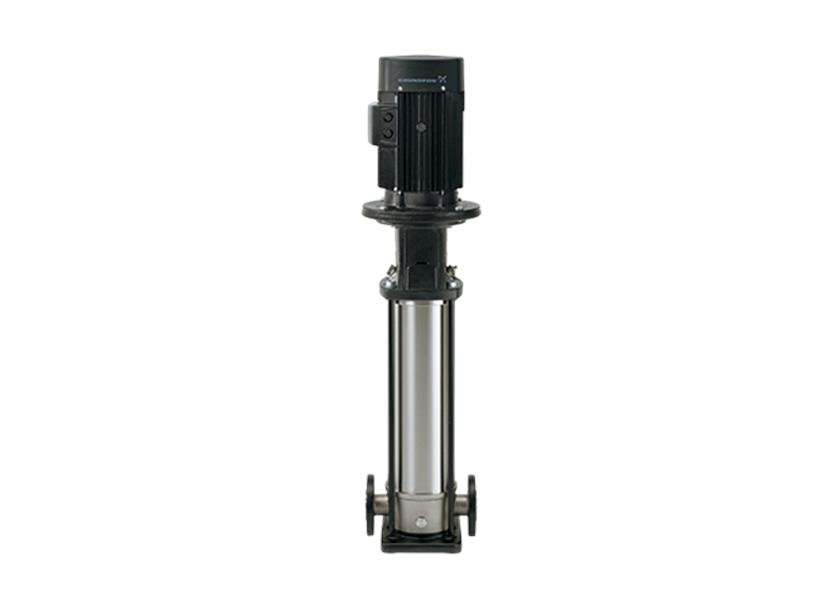

Függőleges centrifugálszivattyú, 3 x 220-240D/380-415Y V, 1.1 kW, Qn = 10 m³/h, Hn = 23.1 m, DN40 csatlakozással, PN25
Függőleges centrifugálszivattyú, amelyen a be- és kimeneti csonkok egy szintben helyezkednek el. A szivattyú folyadékkal érintkező részeinek anyaga minőségi rozsdamentes acél. A patronos kivitelű tengelytömítés nagy megbízhatóságot, biztonságos kezelést és egyszerű javítást biztosít. Erőátvitel osztott tengelykapcsolón keresztül. Csőcsatlakozás kombi DIN-ANSI-JIS karimákkal. A szivattyú ventilátor hűtésű, 3-fázisú, talpas kivitelű aszinkronmotorral van ellátva.
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -20 .. 90 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³
Műszaki:
- A szivattyú müszaki adataihoz tartozó fordulatszám.: 2853 rpm
- Névleges térfogatáram: 10 m³/h
- Névleges szállítómagasság: 23.1 m
- Szivattyú tájolása: Vertical
- Tengelytömítés elrendezés: Single
- Tengelytömítés kódja: HQQV
- Jóváhagyások az adattáblán: CE, EAC
- Görbe tűrése: ISO9906:2012 3B
Anyagok:
- Alap: Rozsdamentes acél, EN 1.4408, AISI 316
- Járókerék: Stainless steel, EN 1.4401, AISI 316
- Csapágy: SIC, SIC
Telepítés:
- Maximum ambient temperature: 60 °C
- Maximális üzemi nyomás: 25 bar
- Max. nyomás az adott hőmérsékleten: 25 bar / 90 °C, 25 bar / -20 °C
- Csatlakozó típusa: DIN / ANSI / JIS
- Bemenet csatlakozó méret: DN 40
- Nyomóoldali csatlakozó mérete: DN 40
- A csőcsatlakozás névleges nyomása: PN 25
- Szívóoldali karima méret: 300 lb
- A motor karimamérete: FT100

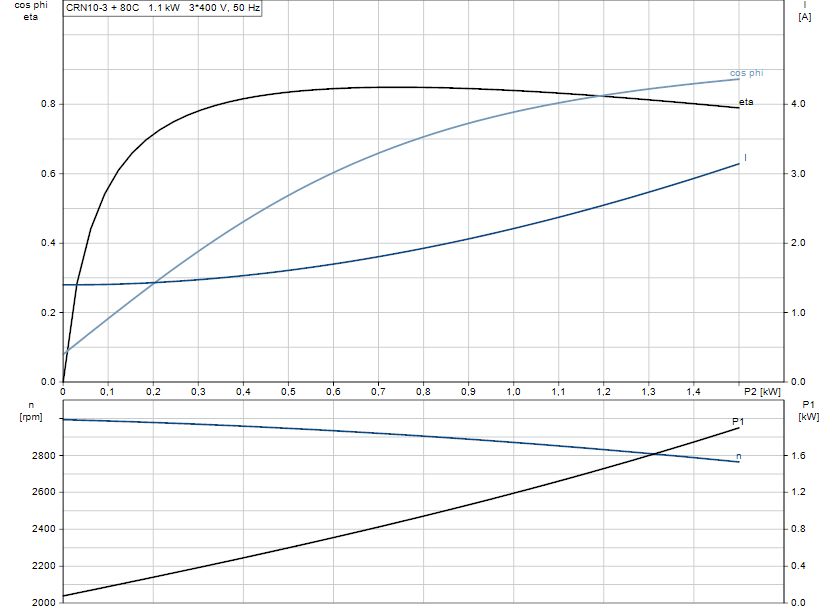

Elektromos adatok:
- Motor normál: IEC
- Motortípus: 80C
- IE Hatásfok osztály: IE3
- Névleges teljesítmény – P2: 1.1 kW
- Szükséges szivattyú teljesítmény (P2): 1.1 kW
- Hálózati frekvencia: 50 Hz
- Névleges feszültség: 3 x 220-240D/380-415Y V
- Névleges áram: 4.35/2.50 A
- Indítási áramfelvétel: 450-500 %
- Cos fi – teljesítménytényező: 0.83-0.76
- Névleges fordulatszám: 2840-2870 rpm
- Hatásfok: IE3 82,7%
- Motor hatásfok teljes terhelésnél: 82.7 %
- Motor hatásfok 3/4 terhelésnél: 84.6 %
- Motor hatásfok 1/2 terhelésnél: 85.4 %
- Pólusok száma: 2
- Védettségi osztály (IEC 34-5): 55 Dust/Jetting
- Szigetelési osztály (IEC 85): F
- Motor szám: 85U05105
Vezérlés:
- Frequency converter: Nincs
Egyéb:
- Min. hat. index, MEI ≥: 0.70
- Saját tömeg: 38 kg
- Össztömeg: 41 kg
- Szállítási térfogat: 0.094 m³
- Származási ország: HU
- Egyedi vámtarifaszám: 84137075
