Leírás

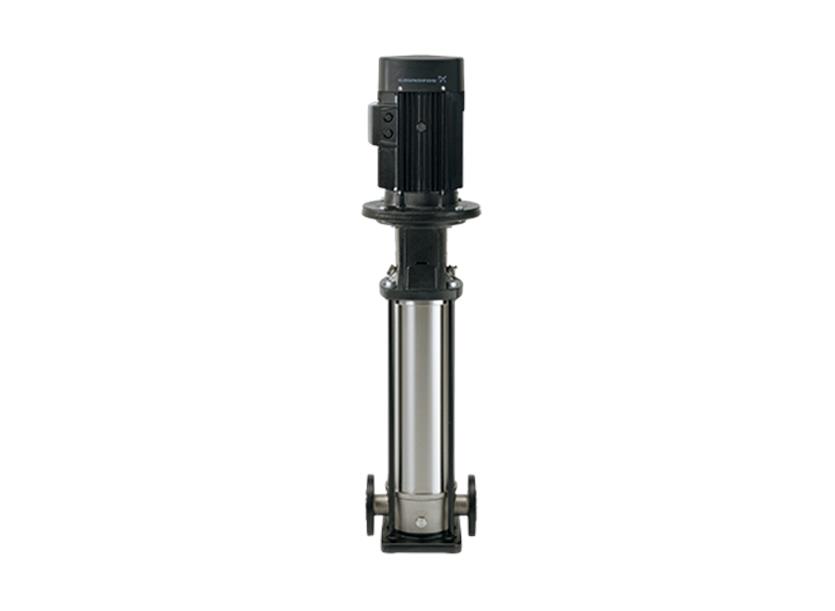

Függőleges centrifugálszivattyú, 3×380-415 V, 2.2 kW, Qn = 10 m³/h, Hn = 48.3 m, DN40 csatlakozással, PN25
Függőleges centrifugálszivattyú, amelyen a be- és kimeneti csonkok egy szintben helyezkednek el. A szivattyú folyadékkal érintkező részeinek anyaga minőségi rozsdamentes acél. A patronos kivitelű tengelytömítés nagy megbízhatóságot, biztonságos kezelést és egyszerű javítást biztosít. Erőátvitel osztott tengelykapcsolón keresztül. Csőcsatlakozás kombi DIN-ANSI-JIS karimákkal. A szivattyú ventilátor hűtésű, 3-fázisú, talpas kivitelű aszinkronmotorral van ellátva.
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -20 .. 90 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³
Műszaki:
- A szivattyú müszaki adataihoz tartozó fordulatszám.: 2899 rpm
- Névleges térfogatáram: 10 m³/h
- Névleges szállítómagasság: 48.3 m
- Szivattyú tájolása: Vertical
- Tengelytömítés elrendezés: Single
- Tengelytömítés kódja: HQQV
- Jóváhagyások az adattáblán: CE, EAC
- Görbe tűrése: ISO9906:2012 3B
Anyagok:
- Alap: Rozsdamentes acél, EN 1.4408, AISI 316
- Járókerék: Stainless steel, EN 1.4401, AISI 316
- Csapágy: SIC, SIC
Telepítés:
- Maximum ambient temperature: 60 °C
- Maximális üzemi nyomás: 25 bar
- Max. nyomás az adott hőmérsékleten: 25 bar / 90 °C, 25 bar / -20 °C
- Csatlakozó típusa: DIN / ANSI / JIS
- Bemenet csatlakozó méret: DN 40
- Nyomóoldali csatlakozó mérete: DN 40
- A csőcsatlakozás névleges nyomása: PN 25
- Szívóoldali karima méret: 300 lb
- A motor karimamérete: FT115
Elektromos adatok:
- Motor normál: IEC
- Motortípus: 90LE
- IE Hatásfok osztály: IE3
- Névleges teljesítmény – P2: 2.2 kW
- Szükséges szivattyú teljesítmény (P2): 2.2 kW
- Hálózati frekvencia: 50 Hz
- Névleges feszültség: 3 x 380-415D V
- Névleges áram: 4.65 A
- Indítási áramfelvétel: 840-920 %
- Cos fi – teljesítménytényező: 0.86-0.80
- Névleges fordulatszám: 2890-2910 rpm
- Hatásfok: IE3 85,9%
- Motor hatásfok teljes terhelésnél: 85.9-85.9 %
- Motor hatásfok 3/4 terhelésnél: 88.2 %
- Motor hatásfok 1/2 terhelésnél: 88.0 %
- Pólusok száma: 2
- Védettségi osztály (IEC 34-5): 55 Dust/Jetting
- Szigetelési osztály (IEC 85): F
- Motor szám: 85U11908
Vezérlés:
- Frequency converter: Nincs
Egyéb:
- Min. hat. index, MEI ≥: 0.70
- Saját tömeg: 51 kg
- Össztömeg: 55 kg
- Szállítási térfogat: 0.104 m³
- Származási ország: HU
- Egyedi vámtarifaszám: 84137075
