Leírás

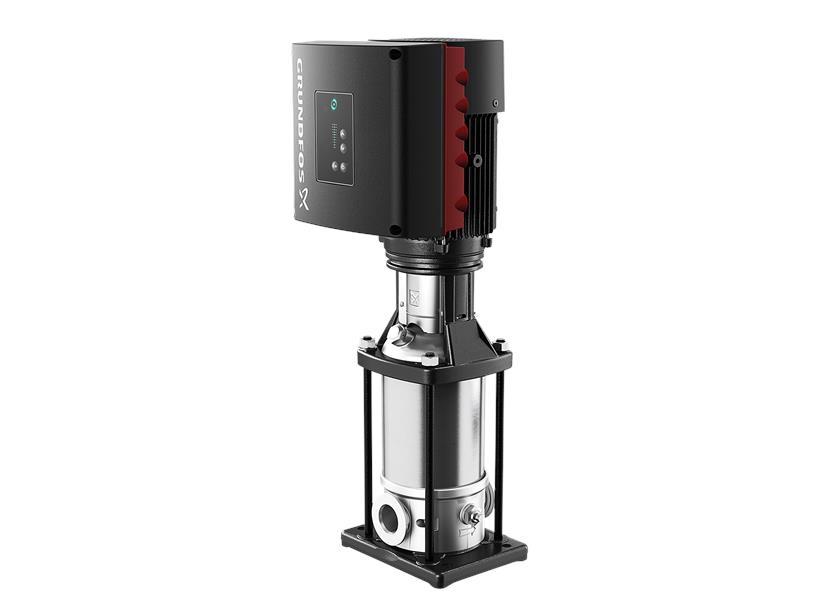

Függőleges centrifugálszivattyú, beépített frekvenciaváltóval, 3×380-480 V, 15 kW, Qn = 36 m³/h, Hn = 99.1 m, DN65 csatlakozással, PN16
Függőleges centrifugálszivattyú, amelyen a be- és kimeneti csonkok egy szintben helyezkednek el. A szivattyú folyadékkal érintkező részeinek anyaga minőségi rozsdamentes acél. A patronos kivitelű tengelytömítés nagy megbízhatóságot, biztonságos kezelést és egyszerű javítást biztosít. Erőátvitel osztott tengelykapcsolón keresztül. Csőcsatlakozás DIN karimákkal. A szivattyú ventilátor hűtésű, 3-fázisú, talpas kivitelű aszinkronmotorral van ellátva. A motor integrált frekvenciaváltóval és PI szabályzóval rendelkezik. Ez lehetővé teszi a motor sebességének folyamatos változtatását, így a teljesítményt az adott üzemállapot igényeinek megfelelően lehet változtatni. Egy, a motor kapocsdobozán elhelyezett vezérlőpanel teszi lehetővé a kívánt alapjel beállítását, valamint a szivattyú beállítását “Min.” vagy “Max.” jelleggörbére vagy leállásra (“Stop”). A vezérlőpanelen jelzőfények szolgálnak az “Üzemel” és a “Hiba” kijelzésére. A szivattyúval való kommunikációt a Grundfos GO Remote teszi lehetővé (tartozék). A távirányító további beállítások elvégzését, valamint számos paraméter kiolvasását is lehetővé teszi, ilyenek például az “Aktuális érték”, “Sebesség”, “Energiafelvétel” és a teljes “Energiafogyasztás”.

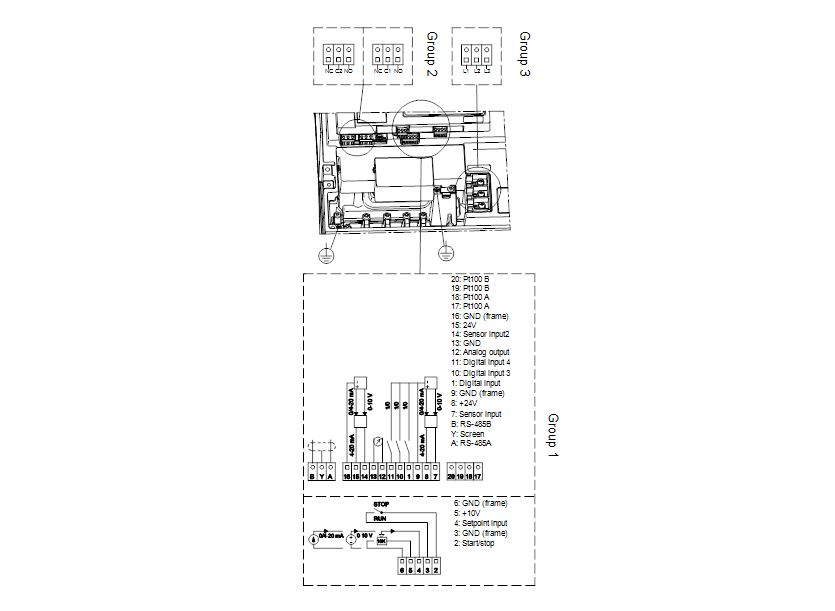

A kapocsdobozban a következő csatlakozások találhatók:
- szivattyú start/stop bemenet (potenciál-mentes kontaktus)
- külső alapjel korrekció analóg jellel, 0-10 V, 0(4)-20 mA
- 10 V-os tápfeszültség az alapjel potenciométerhez, Imax = 5 mA
- három analóg távadó bemenet, 0-10 V, 0(4)-20 mA
- 24 V-os tápfeszültség a távadóhoz, Imax = 40 mA
- egy analóg kimenet
- három digitális bemenet
- két Pt100-as bemenet
- két potenciál-mentes hibajel relé váltóérintkezővel, jelzi a “Hiba”-t, a “Működés”-t vagy a “Kész”-t
- RS-485 GENIbus csatlakozás
- interfész a Grundfos CIM terepi busz modulhoz.
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -40 .. 120 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³
Műszaki:
- A szivattyú müszaki adataihoz tartozó fordulatszám.: 3528 rpm
- Névleges térfogatáram: 36 m³/h
- Névleges szállítómagasság: 99.1 m
- Szivattyú tájolása: Vertical
- Tengelytömítés elrendezés: Single
- Tengelytömítés kódja: HQQE
- Jóváhagyások az adattáblán: CE, EAC,ACS
- Görbe tűrése: ISO9906:2012 3B
Anyagok:
- Alap: Rozsdamentes acél, EN 1.4408, AISI 316
- Járókerék: Stainless steel, EN 1.4401, AISI 316
- Csapágy: SIC
- Támcsapágy: Graflon
- Csapágy: SIC

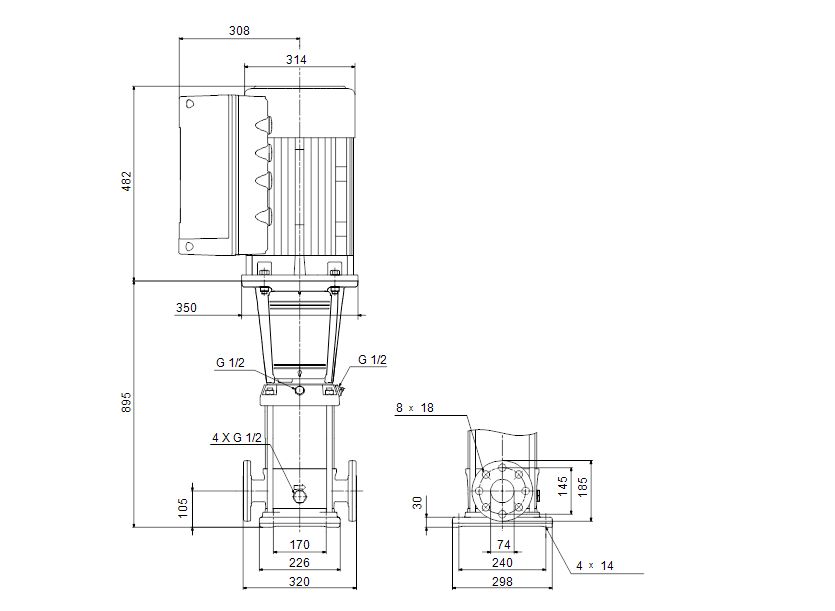

Telepítés:
- Maximum ambient temperature: 40 °C
- Maximális üzemi nyomás: 16 bar
- Max. nyomás az adott hőmérsékleten: 16 bar / 120 °C, 16 bar / -40 °C
- Csatlakozó típusa: DIN
- Bemenet csatlakozó méret: DN 65
- Nyomóoldali csatlakozó mérete: DN 65
- A csőcsatlakozás névleges nyomása: PN 40
- A motor karimamérete: FF300
Elektromos adatok:
- Motor normál: IEC
- Motortípus: 160MD
- IE Hatásfok osztály: IE3
- Névleges teljesítmény – P2: 15 kW
- Szükséges szivattyú teljesítmény (P2): 15 kW
- Hálózati frekvencia: 50 Hz
- Névleges feszültség: 3 x 380-480 V
- Névleges áram: 30.0-26.0 A
- Cos fi – teljesítménytényező: 0.91-0.86
- Névleges fordulatszám: 480-3540 rpm
- Hatásfok: IE3 91,9%
- Motor hatásfok teljes terhelésnél: 91.9 %
- Pólusok száma: 2
- Védettségi osztály (IEC 34-5): IP55
- Szigetelési osztály (IEC 85): F
- Motor szám: 85901025
Vezérlés:
- Frequency converter: Beépített
- Nyomásérzékelő: N
Egyéb:
- Min. hat. index, MEI ≥: 0.70
- DOE szivattyú energia index CL: 0.00
- DOE szivattyú energia index VL: 0.00
- Saját tömeg: 205 kg
- Össztömeg: 256 kg
- Szállítási térfogat: 0.82 m³
- Dán VVS No.: 385956752
- Származási ország: DK
- Egyedi vámtarifaszám: 84137075
