Leírás

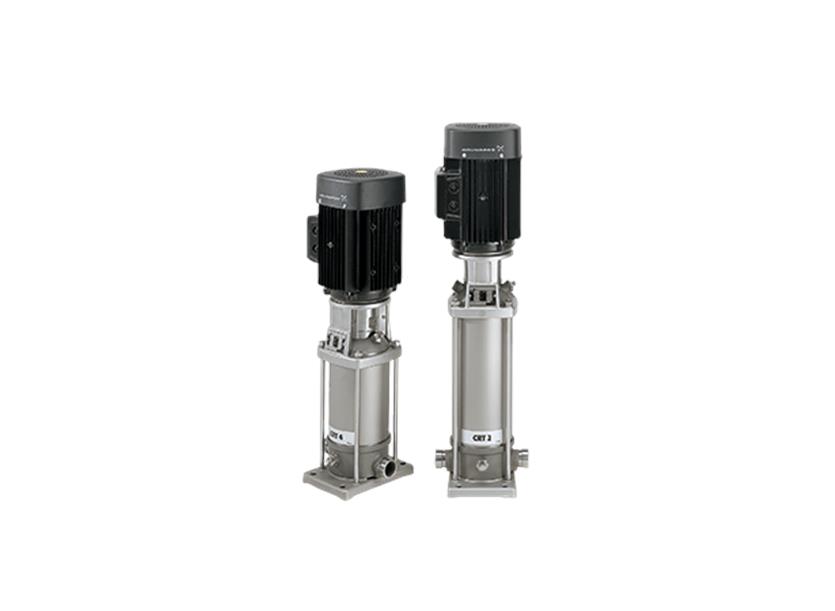

Csőrendszerekbe és alapra telepíthető, függőleges centrifugálszivattyú, 3 x 220-240D/380-415Y V, 0.75 kW, Qn = 9.5 m³/h, Hn = 16.3 m, DJE60.3 csatlakozással, PN25
Csőrendszerekbe és alapra telepíthető, függőleges, nem önfelszívó, in-line, többfokozatú, centrifugálszivattyú.
A szivattyú jellemzői a következők:
- A járókerekek, a közbülső kamrák és a külső hüvely anyaga: Titán
- A szivattyúfej burkolata és az alap anyaga: Titán. – A tengelytömítés szerelési hossza az EN 12756 szerint.
- Erőátvitel öntöttvas osztott tengelykapcsolón keresztül.
- Karimaszabvány: Csővezeték csatlakozás a PJE karimákkal/kötésekkel.
- Fázis: A motor 3-fázisú váltóáramú motor.
Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: -20 .. 120 °C
- Folyadék-hőmérséklet működés közben: 20 °C
- Sűrűség: 998.2 kg/m³

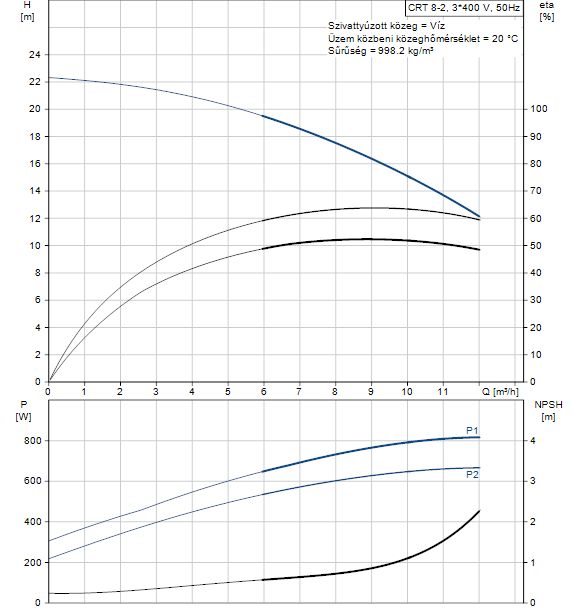

Műszaki:
- Sziv. ford.szám, amelyen a sziv. adatok alapulnak: 2900 rpm
- Névleges térfogatáram: 9.5 m³/h
- Névleges szállítómagasság: 16.3 m
- Elsődleges tengelytömítés: AUUE
- Jóváhagyások az adattáblán: CE,TR
- Jelleggörbe tűrése: ISO9906:2012 3B
Anyagok:
- Szivattyúház: Titán, ASTM B 265
- Járókerék: Titán, ASTM B 265
- Kefe anyaga: NONE

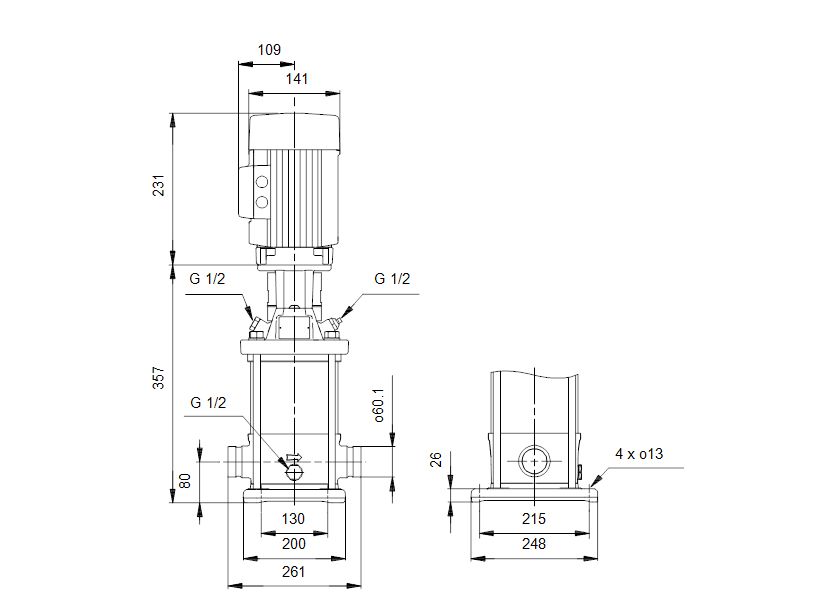

Telepítés:
- Maximum ambient temperature: 60 °C
- Max. nyomás az adott hőmérsékleten: 25 bar / 120 °C, 25 bar / -20 °C
- Karimaszabvány: PJE
- Csőcsatlakozás: 60,3 mm
- Motor karimaméret: FT100

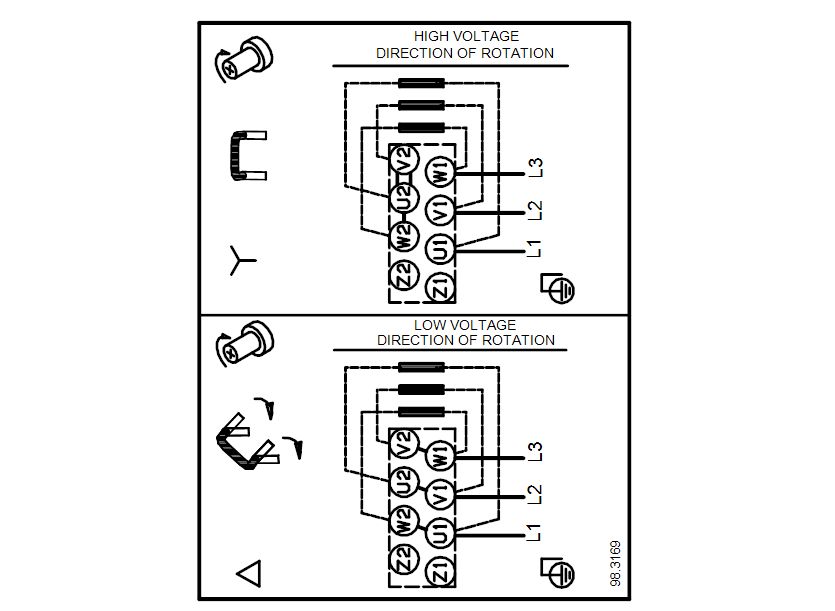

Elektromos adatok:
- Motortípus: 80A
- IE Hatásfok osztály: IE3
- Névleges teljesítmény – P2: 0.75 kW
- Szükséges szivattyú teljesítmény (P2): 0.75 kW 0.75 kW
- Hálózati frekvencia: 50 Hz
- Névleges feszültség: 3 x 220-240D/380-415Y V
- Névleges áram: 3.30/1.90 A
- Indítási áramfelvétel: 580-620 %
- Cos fi – teljesítménytényező: 0.81-0.71
- Névleges fordulatszám: 2840-2870 rpm
- Hatásfok: IE3 80,7%
- Motor hatásfok teljes terhelésnél: 80.7 %
- Motor hatásfok 3/4 terhelésnél: 82.7 %
- Motor hatásfok 1/2 terhelésnél: 81.7 %
- Pólusok száma: 2
- Védettségi osztály (IEC 34-5): 55 Dust/Jetting
- Szigetelési osztály (IEC 85): F
- Motor szám: 85U05104
Egyéb
- Min. hat. index, MEI ≥ 0.7
- Nettó tömeg: 26 kg
- Össztömeg: 36 kg
- Származási ország: DK
- Egyedi vámtarifaszám: 84137075
