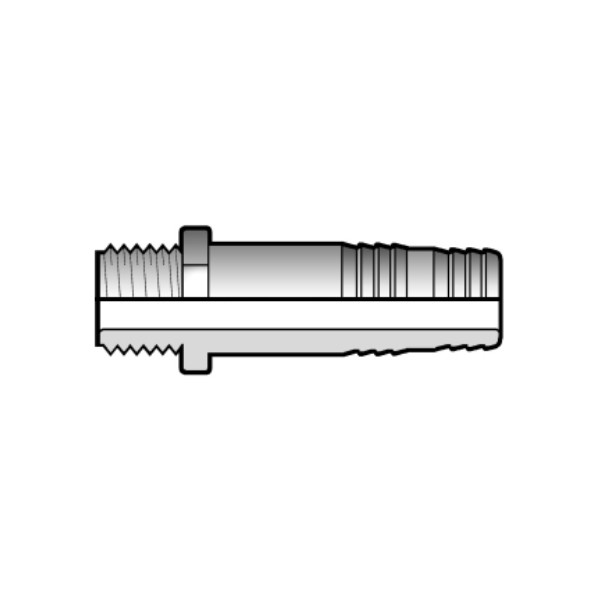

Tömlőcsatlakozó PVC-U külső menettel d2″x60x64

Kategóriák: , Címkék: , Cikkszám: 590082AFV200060064 4-6 munkanap

1 401 Ft

Miért tőlünk vegye?

  • 22 év tapasztalata garantálja, hogy tőlünk csak jó minőségű terméket vásárol.
  • Szaktanácsadás emailben, telefonon és személyesen is.
  • Érvényes, a hatályos jogszabályoknak megfelelő magyar nyelvű számla, garanciajegy, használati útmutató és a szükséges tanúsítványok, megfelelőségi nyilatkozatok.
  • Garanciális és garanciális időn túli szakszervíz és pótalkatrész ellátás.

Leírás

Tömlőcsatlakozó külső menettel (csak műanyag menethez) lúgos, savas, sós közegek, ivóvíz és nagytisztaságú víz továbbítására.

Méretek:

Cikkszám PN H L
AFV014012014 16 56 11
AFV038016018 16 58 11,4
AFV012020022 16 66 15
AFV034025027 16 81 16,3
AFV100030032 16 97 19,1
AFV114040042 16 104 21,4
AFV112050052 16 111 21,4
AFV200060064 16 123 25,7



Alkalmazások:


  • Ivóvíz, ipari víz, szennyvíz, desztillált víz
  • Tengervíz
  • Létesítmény-építés
  • Berendezés-építés
  • Élelmiszeripar
  • Italgyártás
  • Savgyártás
  • Kevert savak
Nem ajánlott:

  • Észtereknél, ketonoknál, aromás oldószereknél
  • Alacsony hőmérsékleten ( <   0°C)
  • Magas hőmérsékleten     ( > 60°C)


Előnyök:

  • Korrózió állóság. A PVC-U anyagot mint ipari alkalmazási területekre alkalmas csővezeték alapanyagot a legkülönbözőbb savakkal, lúgokkal valamint ipari vegyi anyagokkal szemben fennálló – mind belső, mind külső – kiemelkedő korrózióállóság jellemzi.
  • Kopásállóság. A PVC-U a koptató közegek által okozott abrázió és erózió ellen jó állékonyságot kínál. Alkalmazhatósága az iszapfajtától, a részecskemérettől, a sűrűségtől és az áramlási sebességtől függ.
  • Kiválló felületi minőség. A PVC-U sima belső felülettel rendelkezik. A folyadék kisebb súrlódása a bélésfalakon kisebb súrlódási veszteségeket ad, mint a fémvezetékeknél, valamint a lerakódások veszélyét is csökkenti. A  csőkeresztmetszetek megmaradnak, így szivattyúenergia takarítható meg.
  • Alacsony súly. A PVC-U rendszerek súlya a rézcső rendszereknek csak a fele, az acélcső rendszereknek pedig csak az 1/5-e. Ez által a PVC-U segítségével fém csőrendszerek is kiválthatóvá válnak.
  • Egyszerű gyors szerelés. A PVC-U csőrendszerek ragasztása a leggyakrabban alkalmazott kötéstechnika. Ez a kötéstechnika új rendszerek egyszerű és gyors telepítését és létező rendszerek ugyancsak egyszerű, gyors módosítását teszi lehetővé.

Alapanyag: PVC-U (kemény polivinil-klorid), Színe szürke (RAL 7011)

Maximum üzemi nyomás: 16 bar (232 psi) – vízre 20 °C (68 °F)-on (eltérő üzemi körülmények esetén érdeklődjön)

Üzemi hőmérséklet: 0 °C (32 °F)-tól 60 °C (140 °F)-ig



A PVC-U anyagjellemzői
Sűrűség 1.37 g/cm3
Húzószilárdság 50 N/mm2
Rugalmassági modulusz 3000 N/mm2
Szakítónyúlás 28 %
Lineáris hőtágulási együttható 0.08 mm/m °C
Vicat lágyulási hőmérséklet 77 °C
Vízfelvétel <4 mg/cm3
Hővezetőképesség 0,16 W/m°C
Felületi ellenállás >1013 Ohm



PVC-U nyomás/hőmérsélet diagram

A görbe alapja 20°C környezeti hőmérséklet és vízközeg. A diagramban feltüntetett nyomásértékek 25 éves élettartamra vonatkoznak, beszámított biztonsági tényezővel.

PVC-U hőmérséklet - nyomás diagram

Méretsor:

  • Ragasztható fittingek ISO METRIC méretsorban d12 mm-től d315 mm-ig
  • Menetes fittingek R3/8″-tól R4″-ig
  • BS méretsor d1/2″-tól d8″-ig

Vonatkozó szabványok:

  • A ragasztható tokok ISO METRIC méretben megfelelnek az ISO 727, EN 1452, DIN 8063, ISO 15493, ISO 4422, BRL-K504, BRL-K502 előírásoknak.
  • A ragasztható tokok inch méretsorban megfelelnek a BS 4346/1 szabványnak, csatlakoztathatók a BS 3505-3506 szerinti csövekhez.
  • A menetes kötések megfelelnek az UNI ISO 228/1, DIN 2999, BS 21, ISO R7 szabványoknak.
  • A karimák megfelelnek az ISO 7005, DIN 8063, DIN 2501, EN 1452, UNI EN 1092-1 szabványoknak.



Engedélyek:

A PVC-U alapanyag kapcsolatba léphet élelmiszeripari közegekkel, ivóvízzel a D.M. n.174 – 06/04/2004 olasz engedély szerint.
Magyarországon beépíthető a VITUKI, OKI és ÁNTSZ érvényes engedélyekben foglaltak szerint.

PVC-U fittingek és szerelvények felhasználási engedélyei

  • A FIP PVC-U szerelvények és fittingek rendelkeznek az OKI magyarországi higéniai laborjának szakvéleményével, miszerint ivóvízre beépíthetők. OKI szakvélemény száma:7224/2009 OKI
  • A FIP PVC-U szerelvények és fittingek rendelkeznek az ÁNTSZ magyarországi ivóvíz engedélyével, miszerint ivóvízre beépíthetők. ÁNTSZ engedély száma: 7224/2010
  • A FIP PVC-U fittingek engedélyezettek Németországban, engedély szám: 12 283-98 HH
  • A FIP PVC-U szerelvények és fittingek engedélyezetek Olaszországban: RINA (Registro Italiano Navale) engedélyezve ivóvízre: MAC /36401/TO/01
  • A FIP PVC-U fittingek rendelkeznek a KIWA (Keurings Institut voor Waterleiding Artikelen Holland) engedélyével: Engedély száma: K 5034/01
  • A FIP PVC-U fittingek rendelkeznek az NF-CSTB / AFNOR engedéllyel: engedély száma: 04-1-P-27
  • A FIP PVC-U fittingek engedélyezettek az IRH vizsgáló intézet által. Engedély száma: 05 MAT NY 006
  • A FIP PVC-U fittingek rendelkeznek a WRAS (Water Regulation Advisory Scheme – UK) engedélyével. Engedély száma: M103019
  • A FIP PVC-U szerelvények és fittingek rendelkeznek a Bureau Veritas – Marine Division engedélyével ivóvízre. Engedély száma: 07123/C0 BV
  • A FIP PVC-U fittingek bevizsgáltak az ACS (Attestation de Conformité Sanitaire) vizsgálóintézetnél. No 98 MAT NY 418
  • A FIP PVC-U szerelvények megfelelnek az Ukrán higéniai, biztonsági és minőségi előírásoknak. Engedély száma: UA1.094.0052575-04
  • A FIP PVC-U szerelvények és fittingek rendelkeznek a VITUKI magyarországi ÉME engedélyével. ÉME engedély száma: É-05/2009
